Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB11C4-10A-Q
Hubungi kami
video
video
video
video

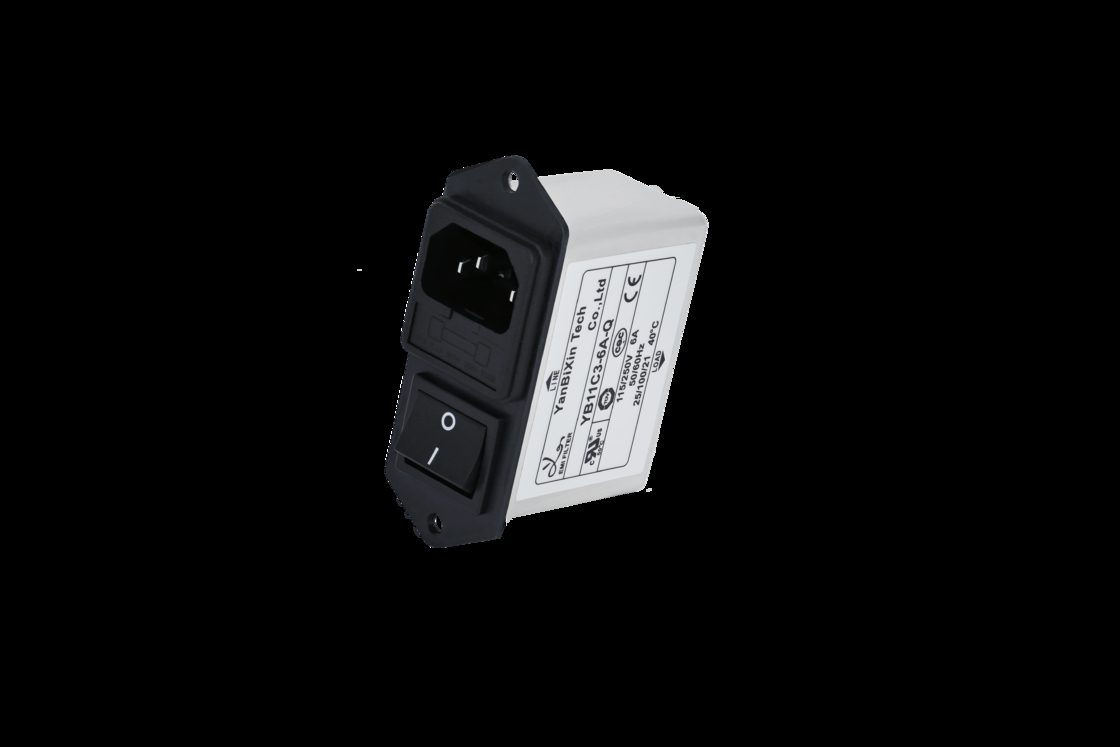

110V/250V AC EMI Filter 10A Power Input Module Filter Dengan Switch Hijau
Spesifikasi teknis:
| Artikel | Filter Daya Emi |
| Model | Emi Power Filter YB-C3 |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 125VAC 250VAC |
| Listrik nominal | 1A 3A 6A 8A 10A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 115VAC/50HZ 0,3uA Max |
| MOQ | 100 pcs |
| Harga | USD2~7/Meter |
| Waktu Pelaksanaan | 5 ~ 15 hari kerja |
Fitur:
-- Produk memiliki atenuasi tinggi, berdasarkan chokes dengan resistensi kejenuhan tinggi dan perilaku termal yang sangat baik
-- (R5) tipe memenuhi persyaratan IEC/EN60601-1 untuk uji keselamatan, arus kebocoran dan hipot
-- Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi khas:
1Peralatan listrik dan elektronik portabel;
2Peralatan medis;
3Peralatan pengujian dan pengukuran;
4Mesin kecil dan menengah dan peralatan rumah tangga
5Sumber daya satu fase, sumber daya mode switch
Aturan Penunjukandari IEC Inlet Fiter
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Fase Tunggal | Sirkuit | Dimensi | Saat ini | Koneksi output | ||
| 1111 sirkuit | C4 | 6A: 6 ampere | Q: tab cepat 250 | |||
| 8A: 8 ampere | W: kawat | |||||
| 10A :10 ampere | S:Solder Lug Terminals |
* Q: Fast-on 6.35x0.8mmS: pengisap 4.0x0.8mmW: UL1015 18awg
Tabel Pilihan Filter:
| Bagian No. | Kasus | Nominasi arus (A) | Koneksi output |
| YB11C4 | C4 | 1 | Terminal cepat |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Kawat |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Solder Lug Terminals |
Skema listrik:
Dimensi Mekanis (Unit: mm)
| Kasus | A | B | C | D | E | F | G | H | Aku | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35 x 0.8 | 46 | |||||||||||||||||
| Toleransi | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | 46 | |||||||||||||||||
Filter EMI YB11C4-10A-Q:
Tabel kerugian penyisipan ((Dalam sistem 50 ohm menurut IEC/CISPR No.17)
