Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB11A13-20A-Q
Hubungi kami
video
video
video
video

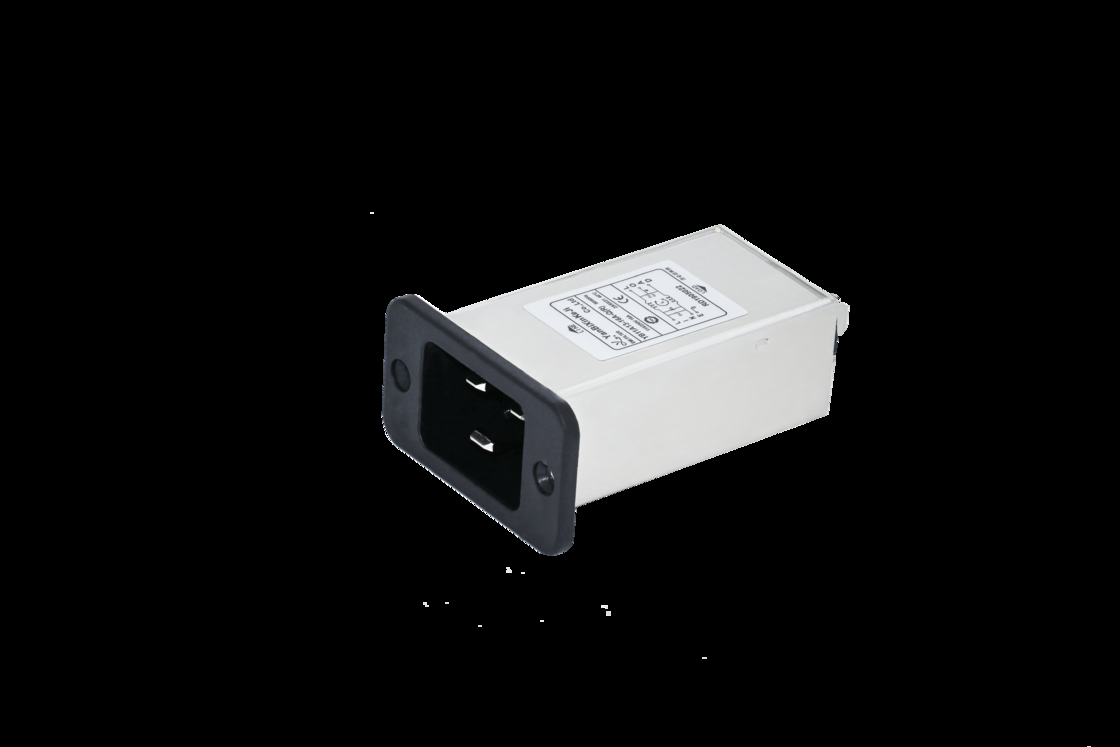

Filter Inlet IEC A13 Berkualitas Tinggi Yanbixin 1A~20A Filter EMI Soket Untuk Peralatan Data
Spesifikasi Teknis:
| Item | Filter Daya Emi Soket |
| Model | Filter Daya Emi Soket YB-A |
| Fungsi Transfer | Lulus Rendah |
| Tipe Paket | Pemasangan Permukaan |
| Frekuensi Tengah Nominal | 10K-30MHZ |
| Kehilangan Penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Tegangan Terukur | 125VAC 250VAC |
| Arus Terukur | 1A 3A 6A 10A |
| Suhu Lingkungan | 40°C |
| Rentang Suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke Tanah | 2250VDC |
| Arus Kebocoran Maksimum | 115VAC/50HZ 0.3uA Maks |
| MOQ | 500pcs |
| Harga | USD1~2/Meter |
| Waktu Tunggu | 5~15 hari kerja |
Fitur:
-- Kinerja luar biasa/struktur ringkas
-- Versi sekrup dari sisi depan belakang
-- Versi medis opsional((tipe R5)
-- Sambungan cepat(6.35*0.8mm), solder atau kabel
-- Filter daya kinerja tinggi dan atenuasi tinggi dengan soket IEC 320
-- Tipe (R5) sesuai dengan persyaratan IEC/EN60601-1 untuk jarak keamanan, arus bocor, dan pengujian hipot tinggi.
-- Ada berbagai bagian dan kombinasi untuk memenuhi pengujian EMC pelanggan yang berbeda.
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi Khas:
-- Dirancang khusus untuk TV LCD dan PDP, aplikasi medis, peralatan listrik umum.
-- Peralatan medis
-- Peralatan uji dan pengukuran
-- Mesin kecil dan menengah serta peralatan rumah tangga
-- Catu daya fase tunggal, catu daya mode-sakelar
Aturan Nominasi:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Fase Tunggal | Sirkuit | Dimensi | Arus | Koneksi Keluaran | ||
| Sirkuit 11:11 | A10 | 10A : 10 amp | Q:tab cepat-on 250 | |||
| 15A : 15 amp | W:kabel | |||||
| 20A : 20 amp | S:Terminal Lug Solder |
*Q: Cepat-on 6.35x0.8mm S: solder 4.0x0.8mm W: UL1015 18awg
Tabel:
| Model No. | Arus Terukur @40°C |
Opsi Terminal* | Resistor bleeder (opsional) | G (opsional) | Arus bocor 250V/50Hz | Skema Listrik | Tegangan Terukur | Frekuensi Operasi (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
Gbr.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Gbr.1 | |||
YB11A13-20A-Q Gambar Filter Inlet IEC:
Tabel kehilangan penyisipan (Dalam sistem 50ohm sesuai IEC/CISPR No.17)
