Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
CQC CE CB TUV ROHSE
Nomor model:
YB11A5-6A-Q(R)
Hubungi kami
video
video
video
video

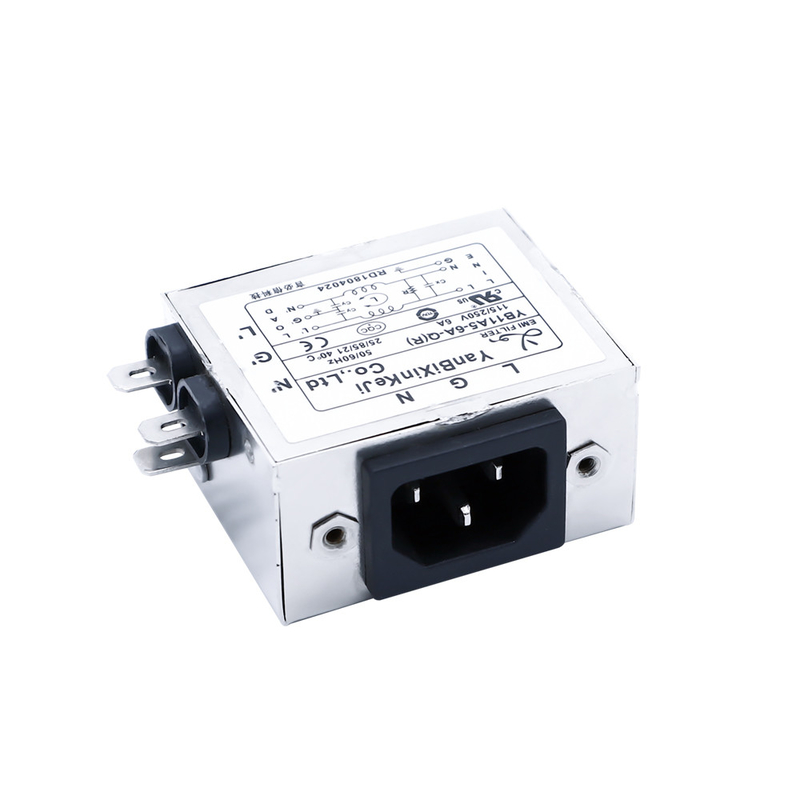

YB11A5-6A-Q(R) IEC C13 Inlet EMI Filter 115V/250V Socket Type Power Filter
Kami memiliki sertifikat produk yang relevan, beberapa pilihan instalasi yang tersedia, produk dapat disesuaikan bekerja dengan LABS penelitian atas untuk memberikan tes diagnostik EMC gratis
Spesifikasi teknis:
| Artikel | A5 Socket EMI Filter |
| Model | YB11A5-6A-Q(R) |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 125VAC 250VAC |
| Listrik nominal | 1A ~ 20A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 115VAC/50HZ 0,3uA Max |
| MOQ | 500 pcs |
| Harga | USD1~2/Meter |
| Waktu Pelaksanaan | 5 ~ 15 hari kerja |
Fitur:
-- Kinerja yang sangat baik / struktur kompak
-- Versi screwed-on dari depan belakang
-- Versi medis opsional (((R5) jenis)
-- Sambungan cepat ((6.35*0.8mm), solder atau kawat
-- Filter kinerja tinggi dan daya attenuasi tinggi dengan soket IEC 320
-- (R5) tipe memenuhi persyaratan IEC/EN60601-1 untuk pemeriksaan keamanan, arus kebocoran dan hipot tinggi.
-- Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda.
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi khas:
-- Dirancang khusus untuk LCD dan PDP TV, aplikasi medis, peralatan listrik umum.
-- Peralatan medis
-- Peralatan pengujian dan pengukuran
-- Mesin kecil dan menengah dan peralatan rumah tangga
-- Sumber daya daya tunggal fase, sumber daya switch-mode
Aturan Pencalonan:
| YB | 11 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Fase Tunggal | Sirkuit | Dimensi | Saat ini | Koneksi output | ||
| 1111 sirkuit | A5 | 3A: 3 ampere | Q: tab cepat 250 | |||
| 6A: 6 ampere | W: kawat | |||||
| 10A: 10 ampere | S:Solder Lug Terminals |
* Q: Fast-on 6.35x0.8mmS: pengisap 4.0x0.8mmW: UL1015 18awg
Tablet:
| Nomor model. | Listrik nominal @40°C |
Opsi Terminal* | Resistor pendarahan (opsional) | G (opsional) | Arus kebocoran 250V/50Hz | Skema Listrik | Tegangan nominal | Frekuensi operasi (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - | < 0,8mA | Angka.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Angka.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Angka.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Angka.1 | |||
YB11A5-6A-Q(R) Gambar Filter Inlet IEC:
Tabel kehilangan sisipan ((Dalam sistem 50 ohm menurut IEC/CISPR No.17)
