Filter EMI Soket Tipe Khusus Dengan Sekering Dan Sakelar Filter Modul Entri Daya 1A~10A
Filter saluran masuk IEC seri YB-C
Fitur:
--Nilai arus hingga 10A
--Pemegang sekering tunggal
--Sakelar rocker 2 kutub
--Aplikasi tujuan umum
-- Persetujuan:
Aturan Nominasi:
YB 11 C7 - 3A - Q ( R5 )
¦ ¦ ¦ ¦ ¦
koneksi arus kasus sirkuit opsional
Skema kelistrikan:
Tipe standar
tipe R5
Tabulasi:
| Nilai Saat Ini @40°C |
Opsi Terminal* |
Resistor pemeras (opsional) |
Tanah (Opsional) |
Kebocoran arus 250V/50Hz |
Skema Listrik |
Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||||||||||
| Model nomor. | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | <0,8mA | Gambar.1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Gambar.1 | ||||||||||||||||||||||||||||||||||||||
Tabulasi Jenis Medis:
| Nilai Saat Ini @40°C |
Opsi Terminal |
Resistor pemeras (opsional)R(MΩ) |
Peralatan medis (opsional)5 |
Tanah (opsional) |
Kebocoran arus 250V/50Hz | Skema Listrik |
Nilai Tegangan (V) | Frekuensi Operasi (Hz) |
||||||||||||||||||||||||||||||||||||||||
| Model nomor. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | <5μA | Gambar.2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Gambar.2 | ||||||||||||||||||||||||||||||||||||||||
*T: Cepat aktif 6,35x0,8mmS: solder 4.0x0.8mmW: UL1015 18awg
Dimensi Mekanis (Satuan: mm)
C Kasus

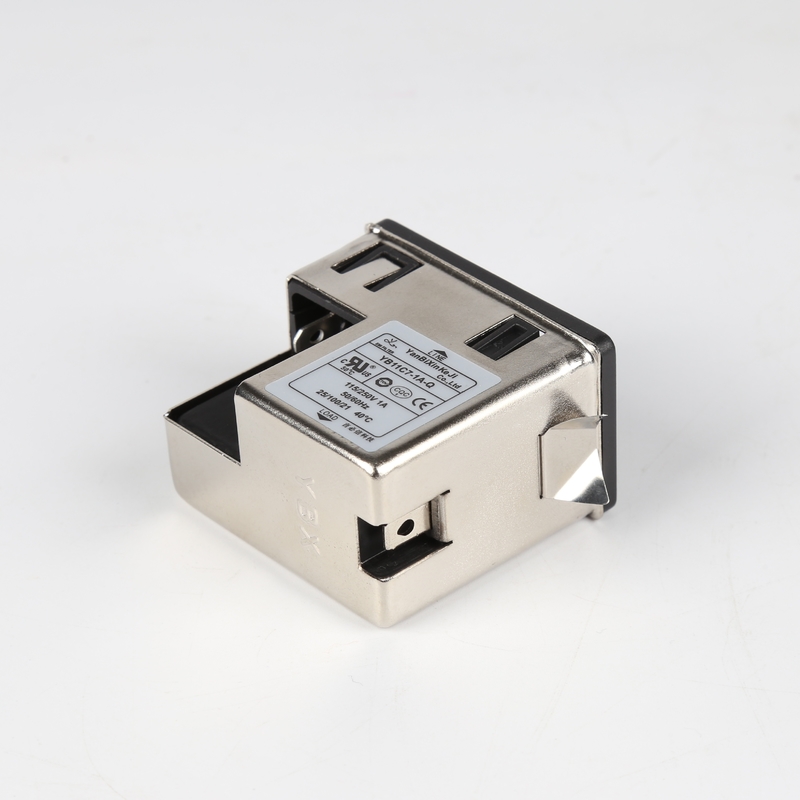

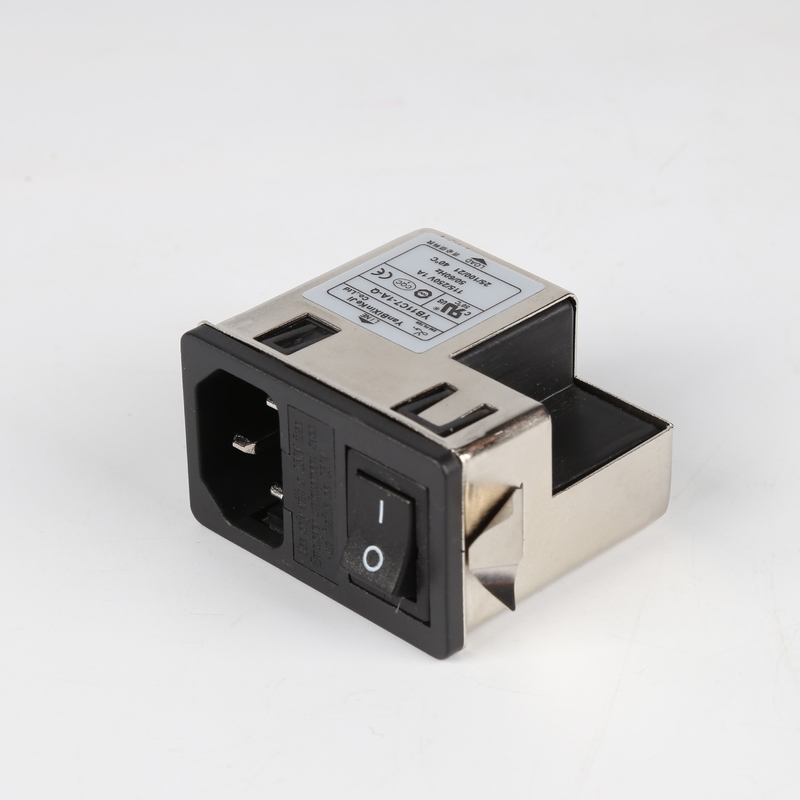

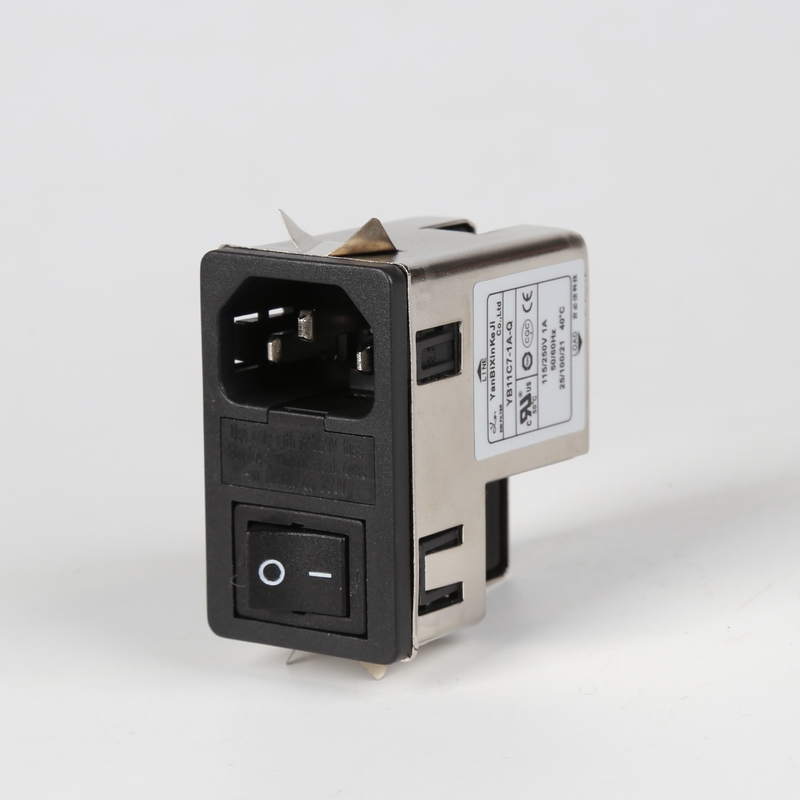

Gambar Produk YB11C7-10A-Q:
Tabel kerugian penyisipan (Dalam sistem 50ohm menurut IEC/CISPR No.17):
modus diferensial
1A 3A 6A
8A 10A
