Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
CQC CE CB TUV ROHSE
Nomor model:
YB22D4-15A-Q
Hubungi kami
video

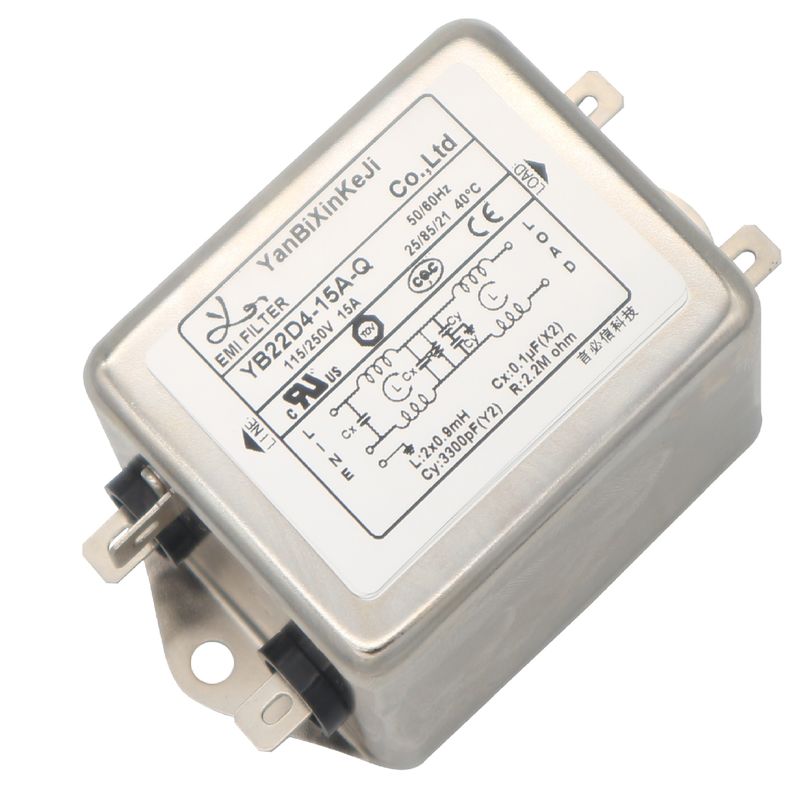

YB-D4 Low Pass EMI Filter 115V/250V Fast-on Terminal Single Phase Filter Untuk Otomasi Kantor
Kami memiliki sertifikat produk yang relevan, beberapa pilihan instalasi yang tersedia, produk dapat disesuaikan bekerja dengan LABS penelitian atas untuk memberikan tes diagnostik EMC gratis
Spesifikasi teknis:
| Artikel | YB-D4 Filter fase tunggal |
| Model | YB22D4-15A-Q |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 115V/250V |
| Listrik nominal | 3 ~ 30A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 250VAC/60HZ 0,8mA Max |
Fitur:
-- Listrik nominal dari 3 sampai 30A
-- Kinerja penyaringan tujuan umum
-- Versi medis opsional (((R5) jenis)
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi khas:
-- Peralatan listrik dan elektronik
-- Peralatan medis
-- Peralatan datacom
-- Peralatan otomatisasi kantor
Tabel Pilihan Filter:
| Bagian No. | Kasus | Nominasi arus (A) | Koneksi output |
| YB22D4-3A | D4 | 3 | Terminal cepat |
| YB22D4-6A | D4 | 6 | |
| YB22D4-10A | D4 | 10 | M4/M6/M8 Sekrup |
| YB22D4-15A | D4 | 15 | |
| YB22D4-20A | D4 | 20 | Kawat |
* Q: Fast-on 6.35x0.8mmS: Tulang skruW: UL1015 18awg
Skema Listrik &Dimensi Mekanis (Unit: mm)
Gambar Filter EMI YB22D4-15A-Q:
Tabel kehilangan sisipan ((Dalam sistem 50 ohm menurut IEC/CISPR No.17)
FAQ
1Apa itu filter daya EMI?
A: Filter daya EMI adalah komponen yang mengurangi interferensi elektromagnetik yang digunakan untuk mengurangi gangguan dalam saluran listrik.Mereka biasanya terbuat dari induktor dan kapasitor dan secara kolektif disebut filter daya EMI pasif.
2Mengapa kita perlu filter EMI?
A: Kompatibilitas elektromagnetik (EMC) adalah indikator penting untuk mengukur kualitas produk elektronik, dan semakin menjadi kunci dalam desain produk elektronik.Dalam proses desain sistem tenaga, pengenalan desain kompatibilitas elektromagnetik dapat meningkatkan kemampuan anti-interferensi keseluruhan dari sistem daya, memperpanjang umur layanan sistem, dan memastikan keamanan penggunaan.Oleh karena itu, filter interferensi elektromagnetik adalah perangkat yang memberikan kompatibilitas elektromagnetik yang baik.
3Di mana aku harus menempatkan filter EMI saya?
A: Filter EMI kabel listrik atau jaringan ditempatkan di titik masuk listrik dari peralatan yang akan dipasang untuk mencegah kebisingan keluar atau masuk ke peralatan.sebuah filter EMI terdiri dari dua jenis dasar komponen ̊kondensator dan induktor.
4Bagaimana filter EMI bekerja?
A: EMI, atau Interferensi Elektromagnetik, didefinisikan sebagai sinyal listrik yang tidak diinginkan dan dapat dalam bentuk emisi yang diarahkan atau dipancarkan.Kondensator menyediakan jalur impedansi rendah untuk mengalihkan kebisingan frekuensi tinggi dari input filter, baik kembali ke catu daya, atau ke koneksi tanah.
