YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters

Tempat asal Cina
Nama merek YBX
Sertifikasi cUL, TUV, CQC, CE, ROHS
Nomor model YB22D1-3A-Q
Kuantitas min Order 50pcs
Harga Negotiable
Kemasan rincian 56.5 * 28.5 * 22.5cm
Waktu pengiriman 20-25 hari
Syarat-syarat pembayaran T/T, L/C
Menyediakan kemampuan 10000 Potongan / potongan per Bulan Ac 220 V Tujuan Umum Noise Filter

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama YB22D1-3A-Q Saat ini 1A-10A
Jenis Paket Kotak kertas Kasus Logam
OEM Tersedia Fungsi transfer Lulus Rendah
Nama merek YBX Periode garansi 5 tahun
Cahaya Tinggi

filter emi aktif

,

filter emi yang dipimpin

Tinggalkan pesan
Deskripsi Produk

Paket Feedthrough dari EMI Filter, EMI Filter Metal Case, EMI Filter Metal Cover



Spesifikasi teknis:



Barang Filter saluran listrik
Model Filter saluran listrik YB-E
Fungsi Pemindahan Lulus Rendah
Jenis Paket Permukaan gunung
Frekuensi Pusat Nominal 10K-30MHZ
Kerugian penyisipan 60~90dB
Impedansi Masukan 50Ω
Nilai Tegangan 115V/250V
Dinilai Saat Ini 1~10A
Suhu Lingkungan 40°C
Kisaran Suhu 25/085/21
Frekuensi operasi 50/60HZ
Baris ke Baris 1450VDC
Baris ke Tanah 2250VDC
Arus Kebocoran Maksimum 250VAC/60HZ 0,8mA Maks
MOQ 50pcs
Harga USD1~8,8/Meter
Waktu Pimpin 5~20 hari kerja

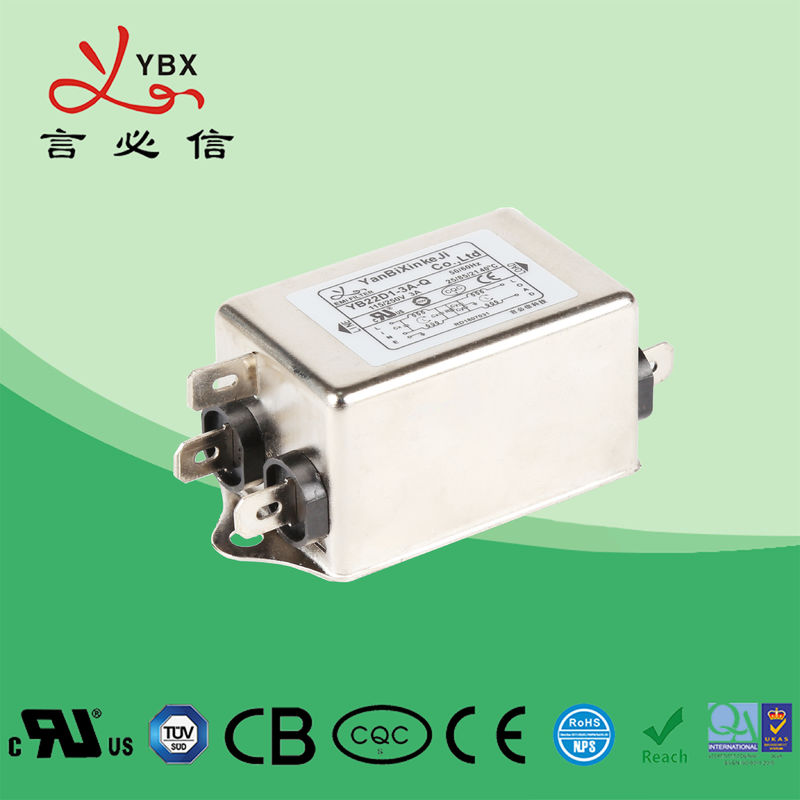

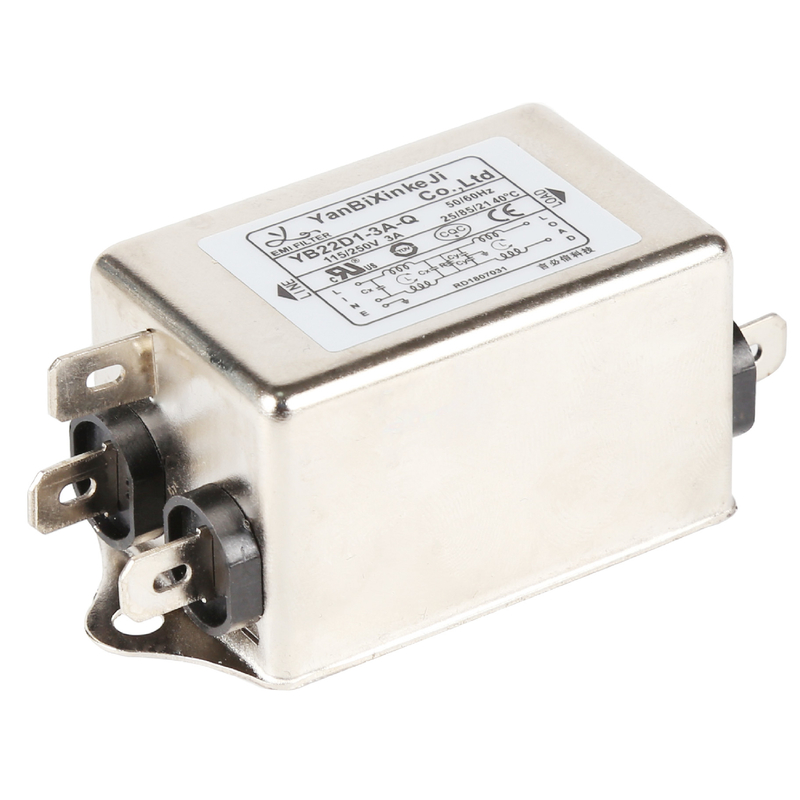

Gambar produk:



YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 0



Fitur:



-- YB22 telah merancang pemfilteran dua tahap, dengan redaman diferensial dan mode umum yang baik;



-- Berbagai opsi terminal memungkinkan Anda untuk memilih;



-- Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda.



Aplikasi Khas:



1. Peralatan listrik dan elektronik



2. Peralatan medis



3. Peralatan datacom



4. Peralatan otomasi kantor



Aturan Nominasi:



YB 22 E4 - 10A - Q ( R 5 )

¦ ¦ ¦ ¦ ¦ ¦

koneksi kasus sirkuit saat ini opsional



Tabulasi:



Model nomor. Dinilai Saat Ini
@40°C

Opsi Terminal*

Arus bocor 250V/50Hz Skema Listrik

Nilai Tegangan (V) Frekuensi Operasi (Hz)


YB22E4-1A 1A~4A Q S W





















<0,8mA

Gbr.1





















115/250V





















50/60Hz

YB22E4-6A 6A Q S W Gbr.1
YB22E4-8A 8A Q S W Gbr.1
YB22E4-10A 10A Q S W Gbr.1
YB22E4-15A 15A Q S - Gbr.1
YB22D1-1A 1A~4A Q - W Gbr.1
YB22D1-6A 6A Q - W Gbr.1
YB22D2-6A 6A Q S W Gbr.1
YB22D2-8A 8A Q S W Gbr.1
YB22D2-10A 10A Q S W Gbr.1
YB22D2-15A 15A Q S - Gbr.1
YB22D3-8A 8A Q S W Gbr.1
YB22D3-10A 10A Q S W Gbr.1
YB22D3-15A 15A Q S - Gbr.1
YB22D4-10A 10A Q S W Gbr.1
YB22D4-15A 15A Q S - Gbr.1
YB22D4-20A 20A Q S - Gbr.1
YB22D5-15A 15A Q S - Gbr.1
YB22D5-20A 20A Q S - Gbr.1
YB22D5-30A 30A - S - Gbr.1
YB22D6-20A 20A - S - Gbr.1
YB22D6-30A 30A - S - Gbr.1
YB22F1-20A 20A - S - Gbr.1
YB22F1-30A 30A - S - Gbr.1
YB22F2-30A 30A - S - Gbr.1
YB22F2-40A 40A - S - Gbr.1
YB22F2-50A 50A - S - Gbr.1
YB22F3-50A 50A - S - Gbr.1



Tipe MedisTabulasi:

Model nomor. Dinilai Saat Ini
@40°C

Opsi Terminal

Peralatan medis

Arus bocor 250V/50Hz Skema Listrik Nilai Tegangan (V) Frekuensi Operasi (Hz)


YB22E4-1A-x(5) 1A~4A Q S W 5































<5μA

Gbr.2































115/250V































50/60Hz

YB22E4-6A-x(5) 6A Q S W 5 Gbr.2
YB22E4-8A-x(5) 8A Q S W 5 Gbr.2
YB22E4-10A-x(5) 10A Q S W 5 Gbr.2
YB22E4-15A-x(5) 15A Q S W 5 Gbr.2
YB22D1-1A-x(5) 1A~4A Q - W 5 Gbr.2
YB22D1-6A-x(5) 6A Q - W 5 Gbr.2
YB22D2-6A-x(5) 6A Q S W 5 Gbr.2
YB22D2-8A-x(5) 8A Q S W 5 Gbr.2
YB22D2-10A-x(5) 10A Q S W 5 Gbr.2
YB22D2-15A-x(5) 15A Q S - 5 Gbr.2
YB22D3-8A-x(5) 8A Q S W 5 Gbr.2
YB22D3-10A-x(5) 10A Q S W 5 Gbr.2
YB22D3-15A-x(5) 15A Q S - 5 Gbr.2
YB22D4-10A-x(5) 10A Q S W 5 Gbr.2
YB22D4-15A-x(5) 15A Q S - 5 Gbr.2
YB22D4-20A-x(5) 20A Q S - 5 Gbr.2
YB22D5-15A-x(5) 15A Q S - 5 Gbr.2
YB22D5-20A-x(5) 20A Q S - 5 Gbr.2
YB22D5-30A-x(5) 30A - S - 5 Gbr.2
YB22D6-20A-x(5) 20A Q S - 5 Gbr.2
YB22F1-20A-x(5) 20A Q S - 5 Gbr.2
YB22F1-30A-x(5) 30A - S - 5 Gbr.2
YB22F2-30A-x(5) 30A - S - 5 Gbr.2
YB22F2-40A-x(5) 40A - S - 5 Gbr.2
YB22F2-50A-x(5) 50A - S - 5 Gbr.2
YB22F3-50A-x(5) 50A - S - 5 Gbr.2

YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 1*Q: Fast-on 6.35x0.8mmYB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 2S: Lug sekrupYB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 3W: UL1015 18awg

Skema listrik:



YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 4

Gbr.1



YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 5

Gambar 2



Dimensi Mekanis (Unit: mm)



YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 6




Kasus E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Toleransi
A 32 44.5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22.5 30 29 21 29 38 44.5 39 41 50 60 ±1
D 54 61.5 60 63 75 75 87 75 95 115 120 ±0,15
e 62 70.5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0,5
G 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ±0,5
H 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4*6 4*6 ±0,15
SAYA   4.5           4.2*6.2 4.2*6.2 4*6 4*6 ±0,15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0,15
L               35 50 60 60 ±2





Tabel insertion loss (Dalam sistem 50ohm menurut IEC/CISPR No.17)

          Mode umum -------- mode diferensial

1A 3A

   YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 7                     YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 8



6A 8A

   YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 9                     YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 10



10A 20A

  YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 11                         YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 12



30A

  YB-D Series Low Pass EMI Filter Metal Cover EMC Power Filters 13
