220V 15amps YB-E Passive Single Phase Filter Power Line Filter Untuk Peralatan Listrik
Filter Saluran Listrik, Filter Kebisingan, Filter Saluran, filter EMI, filter EMC
Filter EMI EMC Pasif:
Filter EMI EMC pasif adalah jenis filter yang digunakan untuk mengurangi interferensi elektromagnetik (EMI) dan meningkatkankecocokan elektromagnetik(EMC) dalam perangkat dan sistem elektronik.Ini adalah komponen pasif, yang berarti tidak memerlukan sumber daya eksternal untuk beroperasi.
Fitur Filter EMI YB11E2:
1. Berbagai opsi terminal memungkinkan Anda untuk memilih
Aplikasi Khas:
-- Peralatan listrik dan elektronik
-- Peralatan medis
-- Peralatan datacom
-- Otomasi kantor dan peralatan datacom
Spesifikasi Filter EMI YB11E2:
| Barang | Filter Saluran Listrik YB-E |
| Model | YB11E2-15A-Q |
| Fungsi Pemindahan | Lulus Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Nilai Tegangan | 115VAC/250VAC |
| Dinilai Saat Ini | 1A 3A 6A 8A 10A 15A |
| Kisaran Suhu | 25/085/21 |
| Frekuensi operasi | 50/60HZ |
| Baris ke Baris | 1450VDC |
| Baris ke Tanah | 2250VDC |
| Arus Kebocoran Maksimum | 115VAC/50HZ 0,3uA Maks |
| MOQ | 100 pcs |
Aturan Nominasi:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Fase tunggal | Sirkuit | Dimensi | Saat ini | Koneksi Keluaran | ||
| 11:11 sirkuit | E2 | 6A :6amp | T: tab cepat aktif 250 | |||
| 10A :10amp | W: kawat | |||||
| 15A :15amp | S: Solder Lug Terminal |
*Q: Fast-on 6.35x0.8mmS: Lug sekrupW: UL1015 18awg
Tabel Pemilihan Filter:
| Bagian No. | Kasus | Arus Terukur (A) | Koneksi Keluaran |
| YB11E2-3A |
E2 |
3 | Terminal cepat |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Terminal Lug Solder |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Kabel |

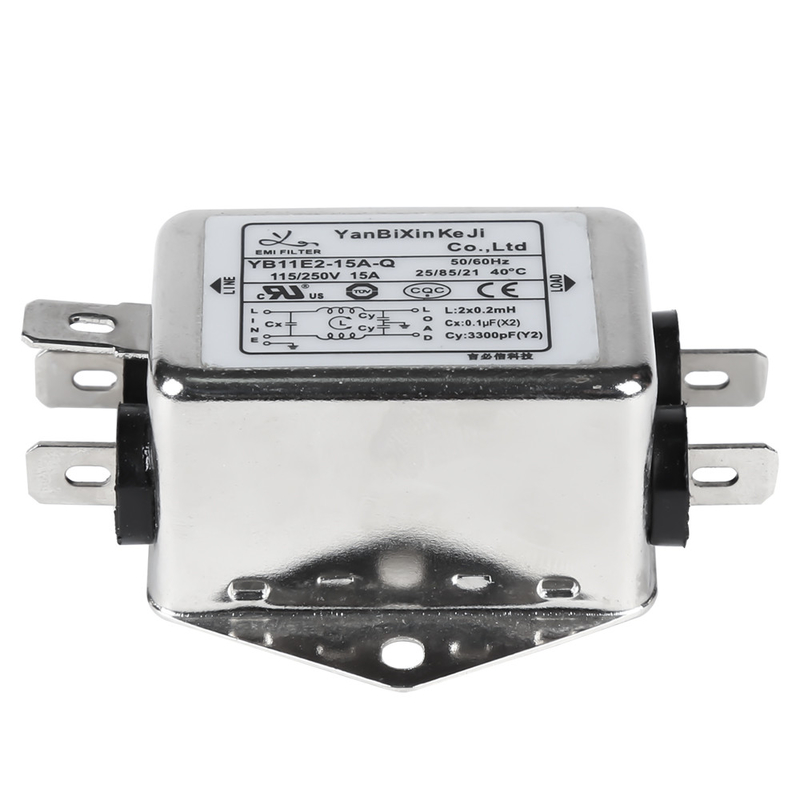

Gambar produk:
Tabulasi:
| Model nomor. | Dinilai Saat Ini @40°C |
Opsi Terminal* | Resistor pemeras (opsional) | Arus bocor 250V/50Hz | Skema Listrik | Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0,8mA | Gbr.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Gbr.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Gbr.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Gbr.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Gbr.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Gbr.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Gbr.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Gbr.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Gbr.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Gbr.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Gbr.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Gbr.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Gbr.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Gbr.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Gbr.1 | |||
Skema Listrik:
Dimensi Mekanis (Unit: mm)
| Kasus | A | B | C | D | e | F | G | H | SAYA | J | K | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| Toleransi | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,15 | ±0,15 | ±0,15 | ||||||||||||||||
