Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL,TUV,CQC,CE,ROHS,CB,ENEC,REACH
Nomor model:
YB11A2-10A
Hubungi kami
video
video
video
video

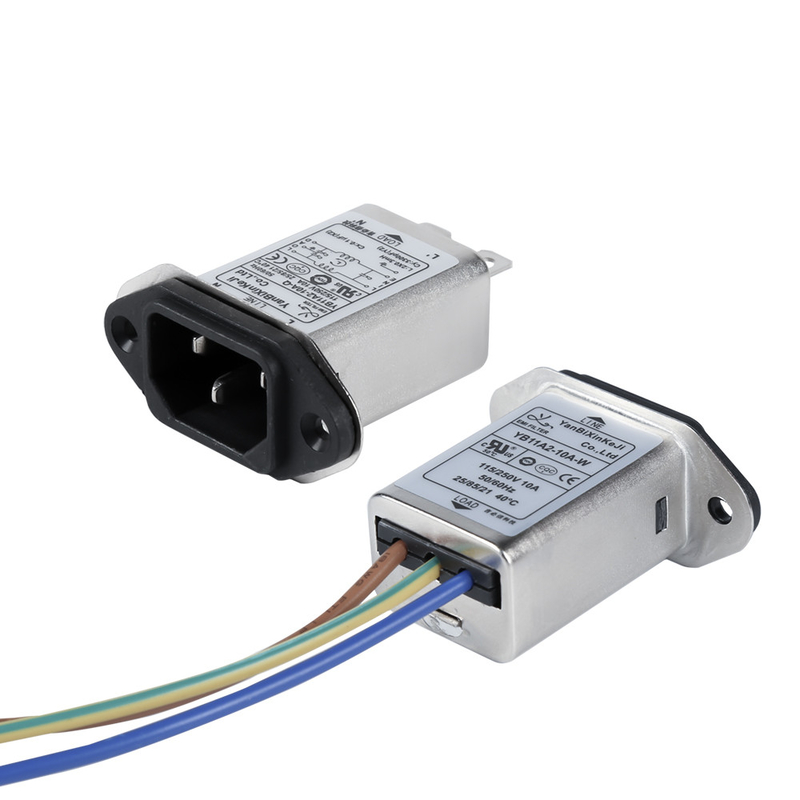

Filter Saluran Masuk IEC Arus Kebocoran Rendah 0,4mA Filter Soket Tunggal Untuk Peralatan Rumah Tangga
Kami memiliki sertifikat produk yang relevan, Tersedia beberapa instalasi, produk dapat disesuaikan, bekerja sama dengan LABS penelitian teratas untuk menyediakan tes diagnostik EMC gratis.
Spesifikasi Teknis filter EMI:
| Barang | Filter Daya Soket Emi |
| Model | Soket Filter Daya Emi YB-A |
| Fungsi Pemindahan | Lulus Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Nilai Tegangan | 115VAC 250VAC |
| Nilai Saat Ini | 1A 3A 6A 10A |
| Suhu Lingkungan | 40°C |
| Kisaran Suhu | 25/085/21 |
| Frekuensi operasi | 50/60HZ |
| Jalur ke Jalur | 1450VDC |
| Jalur ke Tanah | 2250VDC |
| Arus Kebocoran Maksimum | 115VAC/50HZ 0,3uA Maks |
| MOQ | 500 buah |
| Harga | USD1,39~1,85/Meter |
| Waktu Pimpin | 5~15 hari kerja |
Modul Entri Daya Emi Power Filter Inlet 1-10A Filter Emi dengan Tipe Medis
FiturFilter EMI:
- Performa luar biasa / struktur kompak
-- Versi sekrup dari sisi depan belakang
- Versi medis opsional (tipe (R5))
-- Koneksi cepat (6,35*0,8mm), solder atau kawat
- Filter berkinerja tinggi dan daya atenuasi tinggi dengan soket IEC 320
-- Tipe (R5) memenuhi persyaratan IEC/EN60601-1 untuk izin keselamatan, arus bocor, dan pengujian hipot tinggi.
-- Ada berbagai suku cadang dan kombinasi untuk memenuhi pengujian EMC pelanggan yang berbeda.
- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi KhasFilter EMI:
-Dirancang khusus untuk TV LCD dan PDP, aplikasi medis, peralatan listrik umum.
-- Peralatan medis
- Peralatan pengujian dan pengukuran
- Mesin kecil dan menengah serta peralatan rumah tangga
-- Catu daya fase tunggal, catu daya mode sakelar
Aturan NominasiFilter EMI:
YB 11 A1 - 10A - Q ( R 5 G )
¦ ¦ ¦ ¦ ¦ ¦ ¦
koneksi arus kasus sirkuit opsional
Skema kelistrikanFilter EMI:
Dimensi Mekanis (Satuan: mm)Filter EMI:
| Kasus | A | B | C | D | E | F | G | H | SAYA | J | K | L | M | N |
| A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| Toleransi |
±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 |
TabulasiFilter EMI:
| Model nomor. | Nilai Saat Ini @40°C |
Opsi Terminal* | Resistor pemeras (opsional) | G (opsional) | Kebocoran arus 250V/50Hz | Skema Listrik | Nilai Tegangan | Frekuensi Pengoperasian (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8mA |
Gambar.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Gambar.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Gambar.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Gambar.1 | |||
Tabel kerugian penyisipan (Dalam sistem 50ohm menurut IEC/CISPR No.17)Filter EMI:
Mode umum -------- mode diferensial
1A 3A
6A 8A
10A 15A
