Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB11C4-10A-Q
Hubungi kami
video
video
video
video

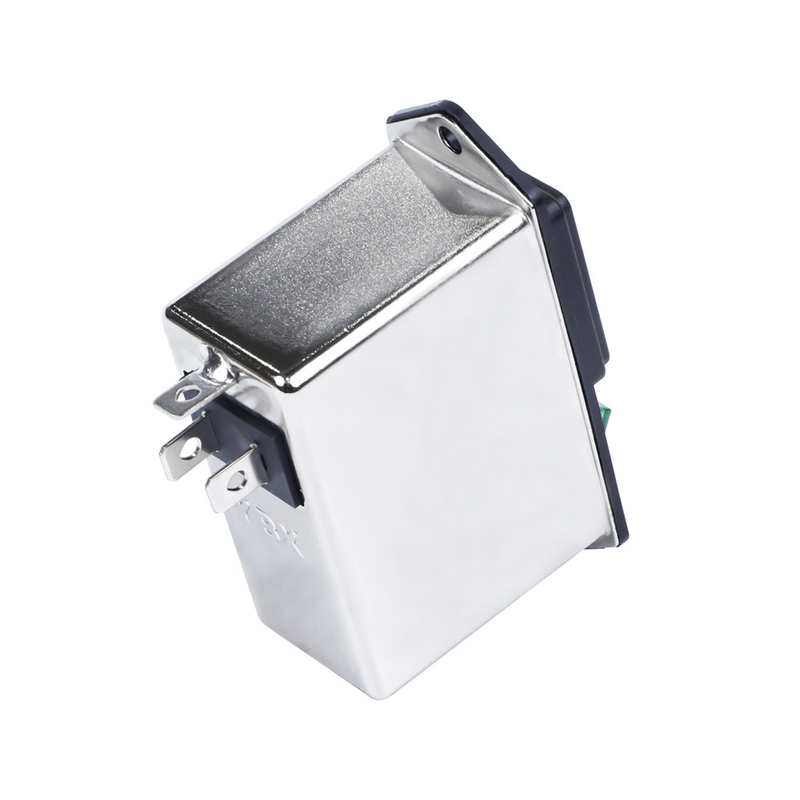

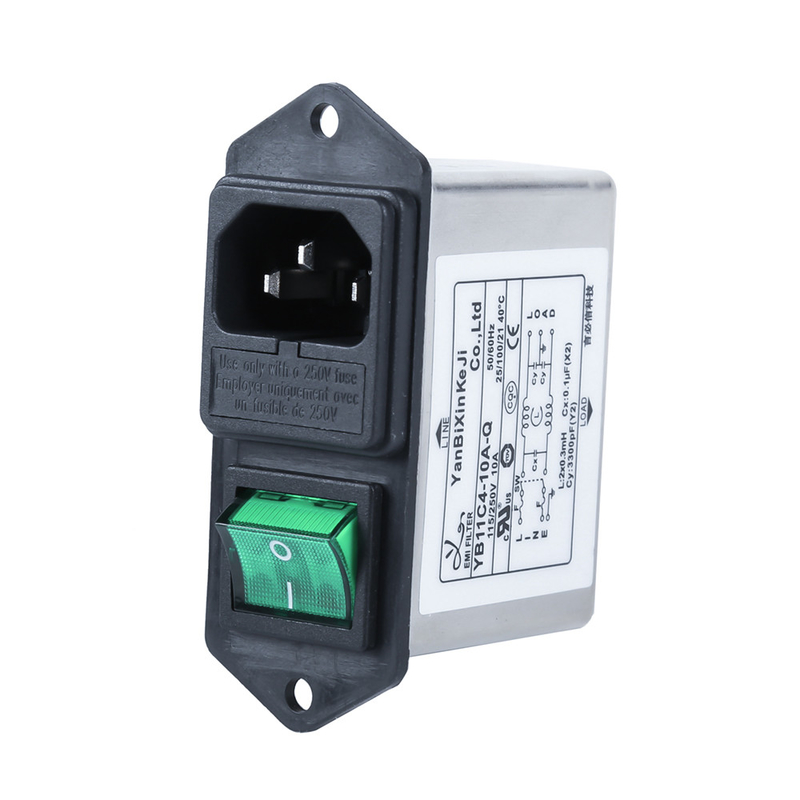

1~10A YB11C4 Power EMI Filter IEC Inlet Filter Dengan Socket, Switch DanSekering
Filter EMI Pasang IEC:
YB11C4-10A-Q adalah filter modul entri daya.Ini adalah filter yang ringkas dan mudah dipasang yang dihubungkan langsung ke stopkontak listrik AC.Standar desain kami sesuai dengan IEC60939, dan filter telah lulus sertifikasi UL, CQC, TUV.
Fitur Filter Modul Entri Daya:
1. Produk memiliki redaman tinggi, berdasarkan tersedak dengan ketahanan saturasi tinggi dan perilaku termal yang sangat baik
2. Jenis (R5) memenuhi persyaratan IEC/EN60601-1 untuk jarak aman, arus bocor, dan pengujian hipot.
3. Ukuran ringkas: Filter EMI plug-in IEC berukuran kecil dan ringkas, sehingga mudah dipasang dan digunakan dalam berbagai aplikasi.
4. Instalasi mudah: Filter EMI plug-in IEC mudah dipasang dan tidak memerlukan kabel tambahan atau modifikasi pada sistem.Mereka cukup mencolokkan ke soket daya AC dan memberikan immemakanpenyaringan EMI.
Aplikasi Khas:
1. Peralatan listrik dan elektronik portabel;
2. Peralatan medis;
3. Alat uji dan pengukuran;
4. Mesin dan peralatan rumah tangga berukuran kecil dan menengah
5. Catu daya fase tunggal, catu daya mode sakelar
Spesifikasi YB11C4-10A-Q:
| Produk | Filter Soket YB-C IEC | Dinilai Saat Ini | 1~10A |
| Model | YB11C4-10A-Q | Suhu Lingkungan | 40°C |
| Fungsi Pemindahan | Lulus Rendah | Kisaran Suhu | 25/085/21 |
| Jenis Paket | Permukaan gunung | Frekuensi operasi | 50/60HZ |
| Frekuensi Pusat Nominal | 50K-30MHZ | Baris ke Baris | 1450VDC |
| Kerugian penyisipan | 30~90dB | Baris ke Tanah | 2250VDC |
| Impedansi Masukan | 50Ω | Arus Kebocoran Maksimum | 115VAC/50HZ 0,4mA Maks 250VAC/60HZ 0,8mA Maks |
| Nilai Tegangan | 115V/250V | MOQ | 100 pcs |
Aturan Penamaan:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Fase tunggal | Sirkuit | Dimensi | Saat ini | Koneksi Keluaran | ||
| 11:11 sirkuit | C4 | 6A :6amp | T: tab cepat aktif 250 | |||
| C3: satu sekering | 8A :8amp | W: kawat | ||||
| C4: sekering ganda | 10A :10amp | S: Solder Lug Terminal |
*Q: Fast-on 6.35x0.8mmS: solder 4.0x0.8mmW: UL1015 18awg
Tabel Pemilihan Filter:
| Bagian No. | Kasus | Arus Terukur (A) | Koneksi Keluaran |
| YB11C4 | C4 | 1 | Terminal cepat |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Kabel |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Terminal Lug Solder |
YB11C4-10A-Q Gambar Produk:
| Kasus | A | B | C | D | e | F | G | H | SAYA | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Toleransi | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | 46 | |||||||||||||||||
Skema Listrik:
