Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
UL CQC CE TUV ROHS
Nomor model:
YB12D5-6A-S(P)
Hubungi kami
video
video
video

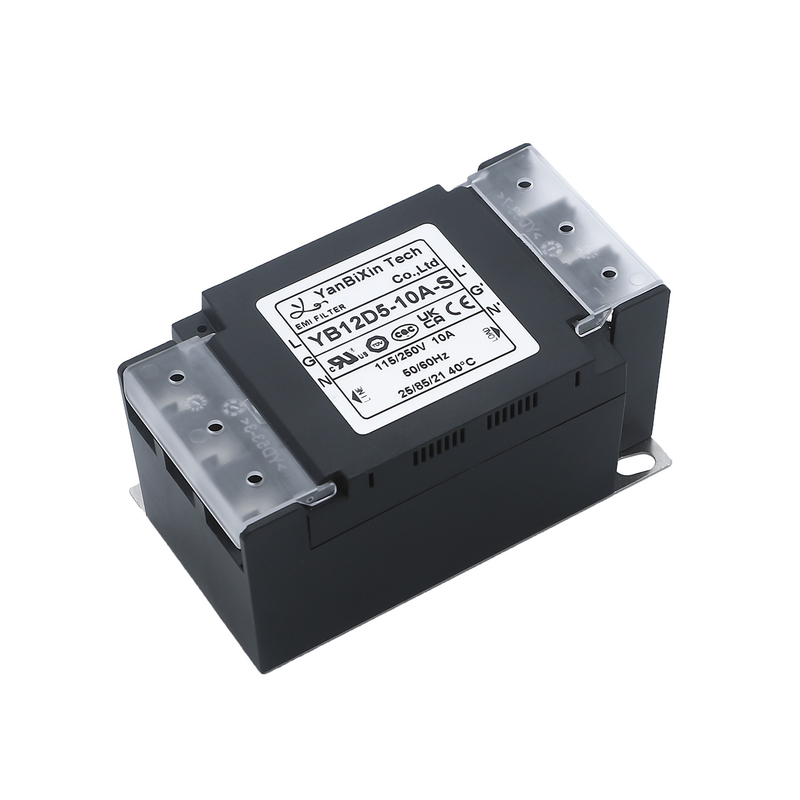

Filter Kasus Plastik Fase Tunggal 10A Filter EMC Kompak 115V/250V Filter Lini Pasokan Listrik
1. Ukuran kompak dapat diterapkan untuk berbagai situasi dan instalasi rel DIN
2Desain perumahan plastik ringan, penutup blok terminal termasuk untuk keamanan.
3Desain anti jatuh baut membuat instalasi Anda lebih nyaman.
4. Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Spesifikasi teknis:
| AkuTEM | YB12D5 Filter Single Phase |
| Model | YB12D5-6A-S(P) |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 150K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 115V/250V |
| Listrik nominal | 6 ~ 30A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 250VAC/60HZ 0,8mA Max |
Fitur:
-- Listrik nominal dari 1 sampai 30A
-- Tipe atenuasi tinggi dari 150 kHz sampai 1MHz
-- Versi medis opsional (((R5) jenis)
Aplikasi khas:
-- Peralatan listrik dan elektronik
-- Peralatan medis
-- Peralatan datacom
-- Peralatan otomatisasi kantor
Tabel Pilihan Filter:
| Nomor model. | Listrik nominal @40°C 额定 arus listrik |
Opsi Terminal* cara pengiriman |
Resistor bleeder (opsional) | arus kebocoran 250V/50Hz aliran listrik yang bocor | Skema Listrik 电路图 |
Tegangan nominal ((V) 额定电压 | Frekuensi Operasi ((Hz) Frekuensi Kerja | ||||||||||||||||||||||||||||||||
| 型号 | |||||||||||||||||||||||||||||||||||||||
| YB12D5-6A | 6A | S | 1MΩ | < 0,8mA | Angka.1 | 115/250V 250VDC |
50/60Hz Atau |
||||||||||||||||||||||||||||||||
| YB12D5-10A | 10A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-16A | 16A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-20A | 20A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-30A | 30A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB21D5-6A | 6A | S | / | Angka.2 | |||||||||||||||||||||||||||||||||||
| YB21D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB21D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-6A | 6A | S | / | Angka.3 | |||||||||||||||||||||||||||||||||||
| YB24D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mmS: Tulang skruW: UL1015 18awg
Skema Listrik &Dimensi Mekanis (Unit: mm)
YB12D5-6A-S(P) Gambar Filter EMI:
Tabel kerugian penyisipan ((Dalam sistem 50 ohm menurut IEC/CISPR No.17)
