Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB11B2-10A-Q
Hubungi kami
video
video

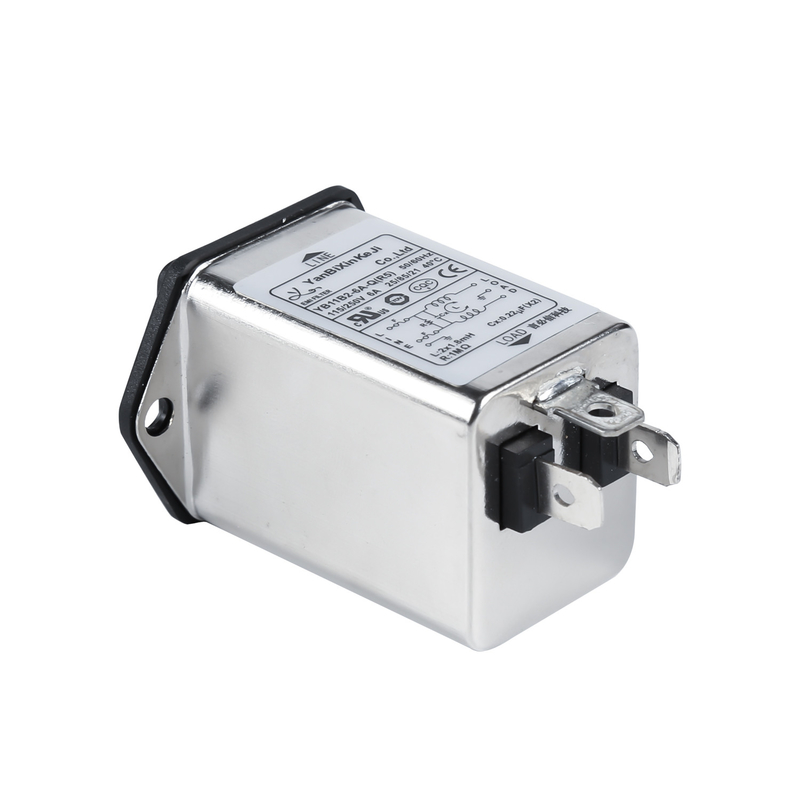

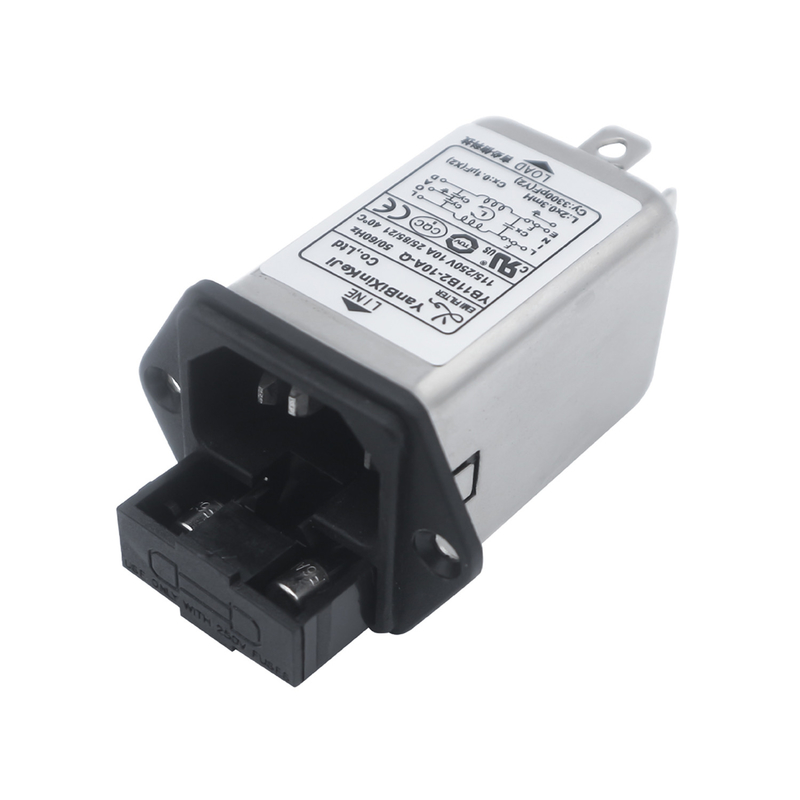

OEM IEC Inlet Filter Dengan Fuse 10A 115VAC/250VAC Filter Kebisingan Listrik
YB11B3-10A Fast On IEC Emi Power Filter dengan Switch untuk Peralatan Kopi
Spesifikasi teknis:
| Artikel | Filter Daya Emi |
| Model | Emi Power Filter YB-B3 |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 125VAC 250VAC |
| Listrik nominal | 1A 3A 6A 10A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 115VAC/50HZ 0,3uA Max |
| MOQ | 500 pcs |
| Waktu Pelaksanaan | 5 ~ 15 hari kerja |
Fitur:
(1) Versi sampai 10A tersedia dengan pemegang sekring untuk satu atau dua sekring (5 * 20mm)
(2) (R5) tipe memenuhi persyaratan IEC/EN60601-1 untuk uji keamanan, arus kebocoran dan hipot
(3) Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda
(4) Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi khas:
1Peralatan listrik dan elektronik portabel;
2Peralatan medis;
3Peralatan pengujian dan pengukuran;
4. Mesin kecil dan menengah dan peralatan rumah tangga
5Sumber daya satu fase, sumber daya mode switch
Aturan Pencalonan:
YB-----11---------B2-------10A----------Q------------(R 5 G)
¦ ¦ ¦ ¦ ¦
Kasus sirkuit koneksi arus opsional
Tablet:
| Nomor model. | Listrik nominal @40°C |
Opsi Terminal* |
Resistor pendarahan (opsional) | G |
Arus kebocoran 250V/50Hz | Skema Listrik |
Tegangan nominal ((V) | Frekuensi operasi ((Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
< 0,8mA |
Angka.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Angka.1 | ||||||||||||||||||||||||||||||||||||||
Tablet Tipe Medis:
| Nomor model. | Listrik nominal @40°C |
Opsi terminal |
Resistor pendarahan (opsional) | Peralatan medis |
G |
Arus kebocoran 250V/50Hz | Skema Listrik |
Tegangan nominal ((V) | Frekuensi operasi ((Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - |
< 5μA |
Angka.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x ((R5) | 4A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x ((R5) | 2A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x ((R5) | 4A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Angka.3 | ||||||||||||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mmS: pengisap 4.0x0.8mmW: UL1015 18awg
Skema listrik:
Angka.1
Angka.3
Dimensi Mekanis (Unit: mm)
| Kasus | A | B | C | D | E | F | G | H | Aku | J | K | |||||||||||||||
| B3/B4 | 52 | 28 | 39.5 | 30 | 39 | 13 | 11 | 12.5 | 6.35 x 0.8 | |||||||||||||||||
| Toleransi | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | |||||||||||||||
