Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, ENEC, CE, ROHS
Nomor model:
YX82G2-20A-S
Hubungi kami
video
Filter EMI Inverter 150A 250V, Filter EMC Pasif 440VAC Untuk Motor Servo
Spesifikasi teknis:
| Barang | Filter saluran listrik |
| Model | Filter saluran listrik YX-G |
| Fungsi Pemindahan | Lulus Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Nilai Tegangan | 380V/440V |
| Dinilai Saat Ini | 1~1200A |
| Suhu Lingkungan | 40°C |
| Kisaran Suhu | 25/085/21 |
| Frekuensi operasi | 50/60HZ |
| Baris ke Baris | 1450VDC |
| Baris ke Tanah | 2250VDC |
| Arus Kebocoran Maksimum | 250VAC/60HZ 0,8mA Maks |
| MOQ | 5pcs |
| Harga | USD3,8~98,8/Meter |
| Waktu Pimpin | 5~20 hari kerja |

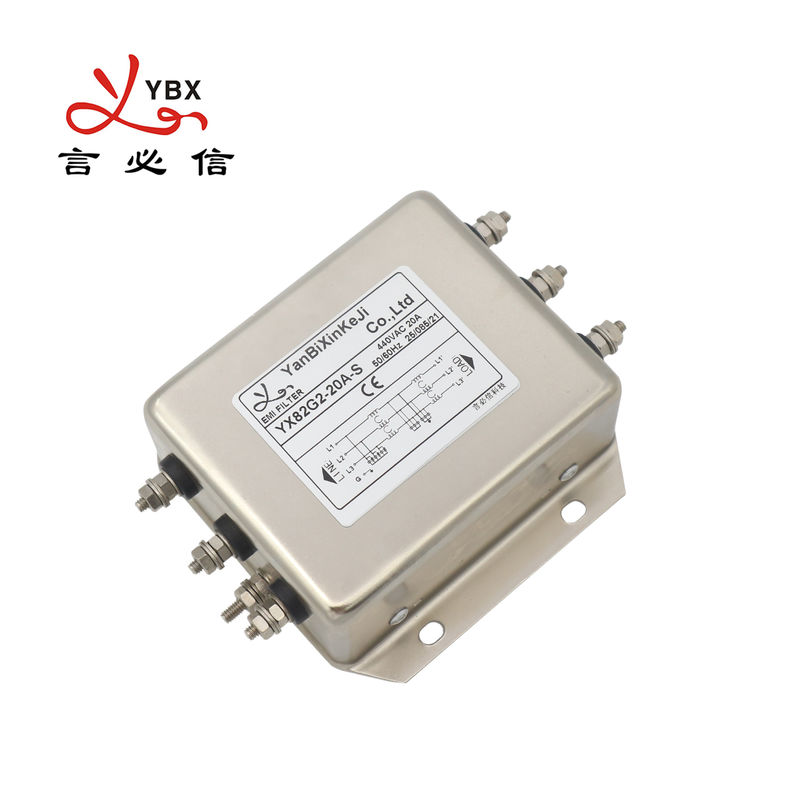

Gambar produk:
Fitur:
-- Proteksi terhadap interferensi voltase
-- Sirkuit pemfilteran dua tahap lanjutan dengan induktor toroidal tahan jenuh tinggi
-- Terminal bar tembaga diterapkan untuk versi di atas 250A untuk mengimbangi standar internasional, koneksi yang mudah dan aman;
--Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi Khas:
1. Sistem komputer mainframe
2. Motor servo
3. UPS/SMP
4. Peralatan elektronik industri dengan menggunakan prinsip konversi frekuensi
Aturan Nominasi:
YX 83 G1 - 3A - Q
¦ ¦ ¦ ¦
koneksi kasus sirkuit saat ini
Tabulasi:
| Model nomor. | Dinilai Saat Ini @40°C |
Opsi Terminal* | Arus bocor 440V/50Hz | Skema Listrik | Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||
| YX83G1-1A | 1A | Q | S | T | <1,0mA | Gbr.1 | 250/440V | 50/60Hz | ||||||||||||||||||||||||||||
| YX83G1-3A | 3A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G1-6A | 6A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G2-10A | 10A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G2-15A | 15A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G2-20A | 20A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G3-10A | 10A | - | S | T | <2.0mA | Gbr.1 | ||||||||||||||||||||||||||||||
| YX83G3-20A | 20A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G3-30A | 30A | - | S | T | <5,0mA | Gbr.1 | ||||||||||||||||||||||||||||||
| YX83G5-30A | 30A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G5-50A | 50A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G5-60A | 60A | - | S | T | <7.0mA | Gbr.1 | ||||||||||||||||||||||||||||||
| YX83G4-100A | 100A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G4-150A | 150A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX83G6-200A | 200A | - | S | T | <10,0mA | Gbr.1 | ||||||||||||||||||||||||||||||
Skema listrik:
Gbr.1
Dimensi Mekanis (Unit: mm)
| Kasus | A | B | C | D | e | F | G | H | SAYA | J | K | L | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Toleransi | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,15 | ±0,15 | ±0,15 | ||||||||||||||||||||||||||||||
Tabel insertion loss (Dalam sistem 50ohm menurut IEC/CISPR No.17)
Mode umum -------- mode diferensial
6/10A 20A
40A 80A
100A
