Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, ENEC, CE, ROHS
Nomor model:
YX91G1-3A-S
Hubungi kami
video

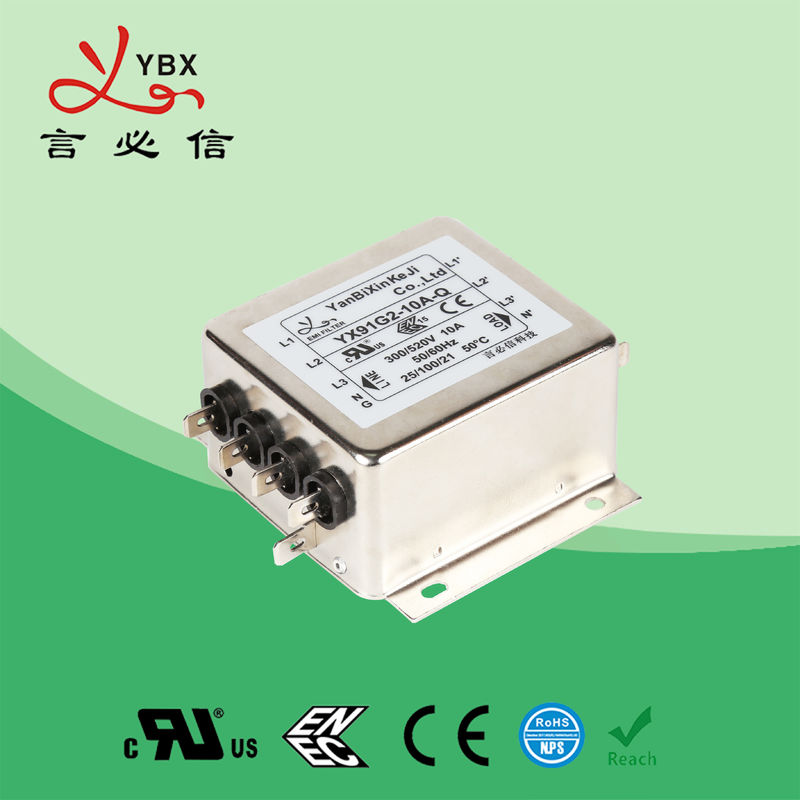

3A 440V Inverter EMI Filter Tiga Fase Pasif Filter Kebisingan Untuk Konverter
Spesifikasi teknis:
| Barang | Filter saluran listrik |
| Model | Filter saluran listrik YX-G |
| Fungsi Transfer | Pass Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penyisipan | 60 ~ 90dB |
| Impedansi masukan | 50Ω |
| Nilai Tegangan | 380V / 440V |
| Nilai saat ini | 1 ~ 1200A |
| Suhu lingkungan | 40 ° C |
| Kisaran suhu | 25/085/21 |
| Frekuensi operasi | 50 / 60HZ |
| Baris ke Baris | 1450VDC |
| Line to Ground | 2250VDC |
| Kebocoran Maksimum Saat Ini | 250VAC / 60HZ 0,8mA Maks |
| MOQ | 5 pcs |
| Harga | USD3.8 ~ 88.8 / Meter |
| Lead time | 5 ~ 20 hari kerja |
Fitur:
- Perlindungan terhadap gangguan tegangan
- Digunakan sebagai filter input utama, filter YX91 dapat menjaga sistem tetap andal dengan menahan gangguan yang dilakukan
- Terminal batang tembaga diterapkan untuk versi di atas 250A untuk mengimbangi standar internasional, koneksi mudah dan aman;
- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
Aplikasi Khas:
1. Mainframe sistem komputer
2. Motor servo
3. UPS / SMPS
4. Peralatan elektronik industri dengan menggunakan prinsip konversi frekuensi
Aturan Nominasi:
YX 91 G1 - 3A - Q
¦ ¦ ¦ ¦
koneksi case sirkuit saat ini
Tabulasi:
| Model nomor. | Nilai saat ini @ 40 ° C |
Opsi Terminal * | Kebocoran arus 440V / 50Hz | Skema Listrik | Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||
| YX91G1-3A | 3A | Q | S | T |
<5.0mA |
Gbr.1 |
250 / 440V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YX91G1-6A | 6A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G1-10A | 10A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G2-15A | 20A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G2-20A | 30A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G2-25A | 30A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G2-30A | 40A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G3-35A | 40A | - | S | T |
<7.0mA |
Gbr.1 | ||||||||||||||||||||||||||||||
| YX91G5-50A | 50A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G5-60A | 60A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G5-80A | 80A | - | S | T |
<10.0mA |
Gbr.1 | ||||||||||||||||||||||||||||||
| YX91G4-100A | 100A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX91G6-150A | 150A | - | S | T |
<15.0mA |
Gbr.1 | ||||||||||||||||||||||||||||||
| YX91G6-200A | 200A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
Skema listrik:
Gbr.1
Dimensi Mekanik (Satuan: mm)
| Kasus | SEBUAH | B | C | D | E | F | G | H | saya | J | K | L. | M. | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4 / M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| Toleransi | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0,15 | ± 0,15 | ± 0,15 | ± 0,15 | ± 2 | |||||||||||||||||||||||||||||||
Tabel kerugian sisipan (dalam sistem 50ohm sesuai IEC / CISPR No.17)
Mode umum -------- mode diferensial
6 / 10A 20A
40A 80A
100A
