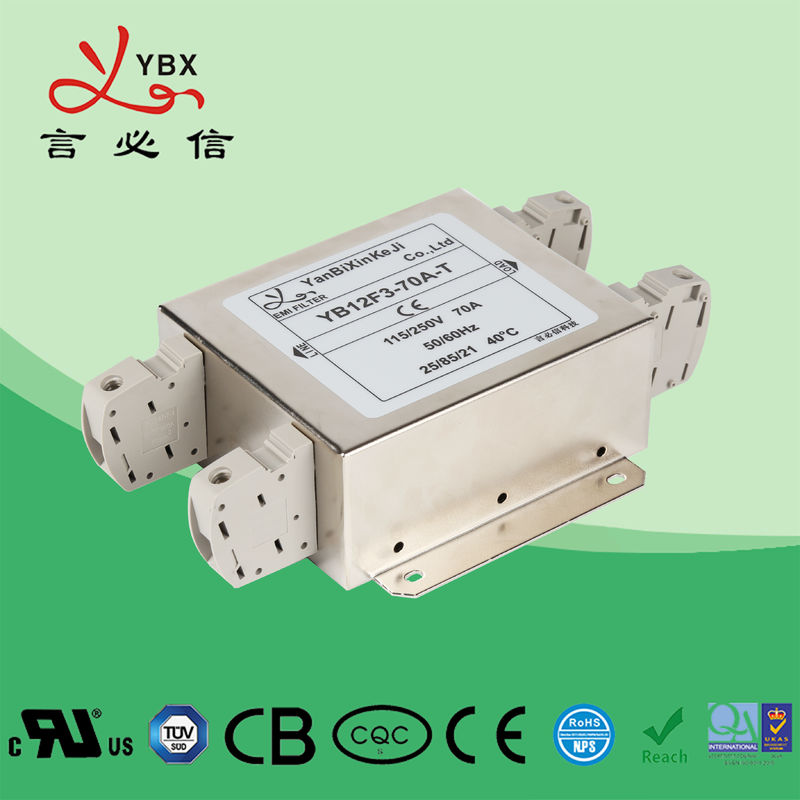

220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter

220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter

filter gangguan listrik

filter derau saluran listrik

Tempat asal:

Cina

Nama merek:

YBX

Sertifikasi:

cUL, TUV, CQC, CE, ROHS

Nomor model:

YB21F3-30A-T

Hubungi kami

Permintaan Penawaran
Rincian Produk
Barang:
YB21F3-30A-T
Nilai saat ini:
1A-50A
kasus:
Logam
Merek:
YBX
Sertifikat:
ISO9001 cUL TUV CQC CE ROHS
Pelabuhan:
Shenzhen
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
50pcs
Harga
Negotiable
Kemasan rincian
56.5 * 28.5 * 22.5cm
Waktu pengiriman
20-25 hari
Syarat-syarat pembayaran
T/T, L/C
Menyediakan kemampuan
10000 Potongan / potongan per Bulan Ac 220 V Tujuan Umum Noise Filter
Deskripsi Produk

30A EMC 1A hingga 1000A 220 V 250V Fase Tunggal AC EMC Noise Line RFI EMI Filter



Spesifikasi teknis:

Barang Filter saluran listrik
Model Filter saluran listrik YB-D / F
Fungsi Transfer Pass Rendah
Jenis Paket Permukaan gunung
Frekuensi Pusat Nominal 10K-30MHZ
Kerugian Penyisipan 60 ~ 90dB
Impedansi masukan 50Ω
Nilai Tegangan 115V / 250V
Nilai saat ini 1 ~ 50A
Suhu lingkungan 40 ° C
Kisaran suhu 25/085/21
Frekuensi operasi 50 / 60HZ
Baris ke Baris 1450VDC
Line to Ground 2250VDC
Kebocoran Maksimum Saat Ini 250VAC / 60HZ 0,8mA Maks
MOQ 50 pcs
Harga USD3 ~ 38,8 / Meter
Lead time 5 ~ 15 hari kerja



Fitur:



- Menggunakan sirkuit filter multi-tahap, dengan mode umum yang sangat baik dan penindasan kebisingan mode diferensial, filter saluran listrik untuk keperluan umum dengan terminal fast-on / stud / wire



-Filter standar adalah solusi praktis, yang dapat membantu Anda lulus tes sistem EMI dalam waktu singkat



- Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda.



- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan.



Aplikasi Khas:



- Peralatan listrik dan elektronik



-- Peralatan medis



- Otomatisasi bangunan



- Otomasi kantor dan peralatan datacom



Aturan Nominasi:



YB 21 F2 - 10A - Q (5)

¦ ¦ ¦ ¦ ¦ ¦

koneksi case sirkuit saat ini opsional



Tabulasi:



Model nomor. Nilai saat ini
@ 40 ° C
Opsi Terminal * Kebocoran arus 250V / 50Hz Skema Listrik Nilai Tegangan (V) Frekuensi Operasi (Hz)


YB21E4-1A 1A ~ 4A Q S W

























<0.8mA

Gbr.1

























115 / 250V

























50 / 60Hz

YB21E4-6A 6A Q S W Gbr.1
YB21E4-8A 8A Q S W Gbr.1
YB21E4-10A 10A Q S W Gbr.1
YB21E4-15A 15A Q S - Gbr.1
YB21D1-1A 1A ~ 4A Q - W Gbr.1
YB21D1-6A 6A Q - W Gbr.1
YB21D2-6A 6A Q S W Gbr.1
YB21D2-8A 8A Q S W Gbr.1
YB21D2-10A 10A Q S W Gbr.1
YB21D2-15A 15A Q S - Gbr.1
YB21D3-8A 8A Q S W Gbr.1
YB21D3-10A 10A Q S W Gbr.1
YB21D3-15A 15A Q S - Gbr.1
YB21D4-10A 10A Q S W Gbr.1
YB21D4-15A 15A Q S - Gbr.1
YB21D4-20A 20A Q S - Gbr.1
YB21D5-15A 15A Q S - Gbr.1
YB21D5-20A 20A Q S - Gbr.1
YB21D5-30A 30A - S - Gbr.1
YB21D6-20A 20A - S - Gbr.1
YB21D6-30A 30A - S - Gbr.1
YB21F1-20A 20A - S T Gbr.1
YB21F1-30A 30A - S T Gbr.1
YB21F2-30A 30A - S T Gbr.1
YB21F2-40A 40A - S T Gbr.1
YB21F2-50A 50A - S T Gbr.1
YB21F3-50A 50A - S T Gbr.1



Jenis Medis Tabulasi:

Model nomor. Nilai saat ini
@ 40 ° C
Opsi Terminal Peralatan medis
5
Kebocoran arus 250V / 50Hz Skema Listrik Nilai Tegangan (V) Frekuensi Operasi (Hz)


YB21E4-1A-x (5) 1A ~ 4A Q S W 5

































<5μA

Gbr.2

































115 / 250V

































50 / 60Hz

YB21E4-6A-x (5) 6A Q S W 5 Gbr.2
YB21E4-8A-x (5) 8A Q S W 5 Gbr.2
YB21E4-10A-x (5) 10A Q S W 5 Gbr.2
YB21E4-15A-x (5) 15A Q S W 5 Gbr.2
YB21D1-1A-x (5) 1A ~ 4A - - W 5 Gbr.2
YB21D1-6A-x (5) 6A - - W 5 Gbr.2
YB21D2-6A-x (5) 6A Q S W 5 Gbr.2
YB21D2-8A-x (5) 8A Q S W 5 Gbr.2
YB21D2-10A-x (5) 10A Q S W 5 Gbr.2
YB21D2-15A-x (5) 15A Q S - 5 Gbr.2
YB21D3-8A-x (5) 8A Q S W 5 Gbr.2
YB21D3-10A-x (5) 10A Q S W 5 Gbr.2
YB21D3-15A-x (5) 15A Q S - 5 Gbr.2
YB21D4-10A-x (5) 10A Q S W 5 Gbr.2
YB21D4-15A-x (5) 15A Q S - 5 Gbr.2
YB21D4-20A-x (5) 20A Q S - 5 Gbr.2
YB21D5-15A-x (5) 15A Q S - 5 Gbr.2
YB21D5-20A-x (5) 20A Q S - 5 Gbr.2
YB21D5-30A-x (5) 30A - S - 5 Gbr.2
YB21D6-20A-x (5) 20A Q S - 5 Gbr.2
YB21D6-30A-x (5) 30A - S - 5 Gbr.2
YB21F1-20A-x (5) 20A Q S T 5 Gbr.2
YB21F1-30A-x (5) 30A - S T 5 Gbr.2
YB21F2-30A-x (5) 30A - S T 5 Gbr.2
YB21F2-40A-x (5) 40A - S T 5 Gbr.2
YB21F2-50A-x (5) 50A - S T 5 Gbr.2
YB21F3-50A-x (5) 50A - S T 5 Gbr.2

220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 0* Q: Fast-on 6.35x0.8mm 220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 1S: Screw lug220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 2 W: UL1015 18awg



Skema listrik:



220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 3

                             Gbr.1



220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 4

                             Gbr.2



Dimensi Mekanik (Satuan: mm)



220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 5




Kasus E4 D1 D2 D3 D4 D5 D6 F1 F2 F3 Toleransi
SEBUAH 44.5 51 51 63 63 73 94 72 98 150 ± 1
B 50.5 33 51 51 51 56 55 65 80 105 ± 1
C 30 29 21 29 38 44.5 44.5 39 41 60 ± 1
D 61.5 60 63 75 75 87 104 75 95 120 ± 0,15
E 70.5 68 72 85 85 98 118 45 50 80 ± 1
F 28 20 27 25 27 30 30 35 50 60 ± 0,5
G 10.5 10 10 10 15.5 16 15 22 24 35 ± 0,5
H 6 4.5 4.5 5 4.5 4.5 4.5 * 6 4.2 4.2 4 * 6 ± 0,15
saya 4.5             4.2 * 6.2 4.2 * 6.2 4 * 6 ± 0,15
J               M4 / M6 M4 / M6 M4 / M6
K 6.3 * 0.8 18awg 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 M4 M4 M4 ± 0,15
L.               35 50 60 ± 2







Tabel kerugian sisipan (dalam sistem 50ohm sesuai IEC / CISPR No.17)

                                 Mode umum -------- mode diferensial



1A 6A

       220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 6                     220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 7



8A 10A

        220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 8                    220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 9



20A

         220V 250V Listrik Noise Filter / 1A-1000A EMI RFI Noise Filter 10
