Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB11P3-6A-S
Hubungi kami
video
Filter Emi Khusus PCB:
YB11P3-1A-S adalah Filter EMI Khusus PCB. Ukuran ringkas, metode pemasangan PIN, mudah dipasang.arus minimum 1A, arus maksimum 6A, tergantung pada pemilihan PCB.Ini dapat secara efektif menyaring interferensi elektromagnetik dari PCB.
Fitur Filter PCB:
-- Pemasangan Papan PC langsung untuk pemasangan yang mudah dan kompak untuk menghemat ruang, penutup plastik yang andal dengan biaya rendah.
-- Nilai arus dapat ditawarkan dari 0,5 hingga 10 amp.
-- Versi arus bocor rendah sesuai permintaan.
-- Versi khusus khusus tersedia berdasarkan permintaan.
Aplikasi Filter PCB:
Aplikasi yang terdiri dari peralatan rumah tangga, peralatan medis, peralatan pengujian dan pengukuran, peralatan datacom, peralatan otomasi.
Spesifikasi Filter:
| Barang | Filter EMI Khusus PCB |
| Model | YB11P3-6A-S |
| Fungsi Pemindahan | Lulus Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 150KHZ-30MHZ |
| Kerugian penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Nilai Tegangan | 115V/250V |
| Dinilai Saat Ini | 1A-6A |
| Suhu Lingkungan | 40°C |
| Frekuensi operasi | 50/60HZ |
| Baris ke Baris | 1450VDC |
| Baris ke Tanah | 2250VDC |
| MOQ | 100 pcs |
| Bagian No. | Kasus | Arus Terukur (A) | Koneksi Keluaran |
| YB11P3-1A | P3 | 1 | PIN |
| YB11P3-3A | P3 | 3 | |
| YB11P3-6A | P3 | 6 |
Aturan Penamaan:
| YB | 11 | P3 | - | 1A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Fase tunggal | Sirkuit | Dimensi | Saat ini | Koneksi Keluaran | ||
| 11:11 sirkuit | P3 | 1A : 1 amp | PIN | |||
| 3A :3amp | ||||||
| 6A :6amp |

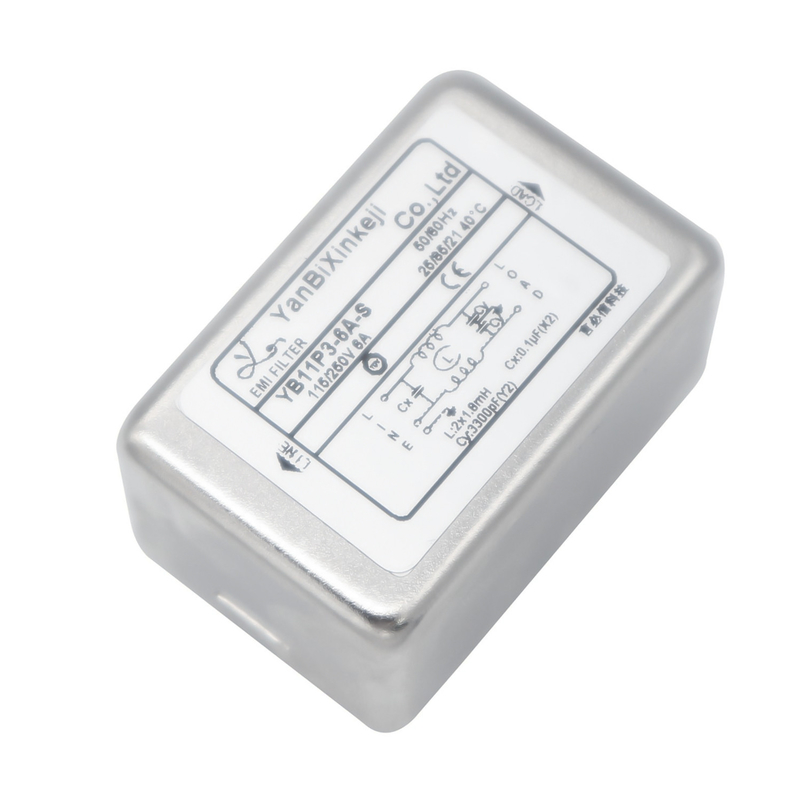

Gambar Filter YB11P3-6A-S:
Skema Listrik:
Dimensi Mekanis (Unit: mm)
