YB11E1-10A-Q Low Pass EMC Filter Single Phase Power Line Filter Untuk Peralatan Elektronik
Filter Fase Tunggal YB11E1:
YB11E1-10A-Q adalah Filter Fase Tunggaldengan kinerja atenuasi frekuensi tinggi yang sangat baik. Keluaran dapat berupa Terminal Fast-on, Wire, M4 Screw. Rentang frekuensi antara 150 KHz dan 30 MHz.Kepatuhan terhadap nilai batas yang disyaratkan di bawah standar perumahan dan industri.
.
1. Ukurannya yang ringkas dapat diterapkan pada berbagai situasi.
2. Filter YB11 juga tersedia sebagai filter dua tahap (YB35) di lingkungan yang bising.
3. Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda.
4. Produk yang disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi Khas:
-- Peralatan listrik dan elektronik
-- Peralatan medis
-- Peralatan datacom
-- Otomasi kantor dan peralatan datacom
Spesifikasi teknis:
| Barang | Filter EMC Seri E |
| Model | YB11E1-10A-Q |
| Fungsi Pemindahan | Lulus Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian penyisipan | 60~90dB |
| Impedansi Masukan | 50Ω |
| Nilai Tegangan | 115V/250V |
| Dinilai Saat Ini | 1~20A |
| Suhu Lingkungan | 40°C |
| Kisaran Suhu | 25/085/21 |
| Frekuensi operasi | 50/60HZ |
| Baris ke Baris | 1450VDC |
| Baris ke Tanah | 2250VDC |
| Arus Kebocoran Maksimum | 250VAC/60HZ 0,8mA Maks |
| MOQ | 100 pcs |
Aturan Nominasi:
| YB | 11 | E1 | - | 10A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Fase tunggal | Sirkuit | Dimensi | Saat ini | Koneksi Keluaran | ||
| 11:11 sirkuit | E1 | 6A :6amp | T: tab cepat aktif 250 | |||
| 10A :10amp | W: kawat | |||||
| 15A :15amp | S: Solder Lug Terminal |
*Q: Fast-on 6.35x0.8mmS: Lug sekrupW: UL1015 18awg
Tabel Pemilihan Filter:
| Bagian No. | Kasus | Arus Terukur (A) | Koneksi Keluaran |
| YB11E1-3A | E1 | 3 | Terminal cepat |
| YB11E1-6A | E1 | 6 | |
| YB11E1-8A | E1 | 8 | Terminal Lug Solder |
| YB11E1-10A | E1 | 10 | |
| YB11E1-15A | E1 | 15 | Kabel |

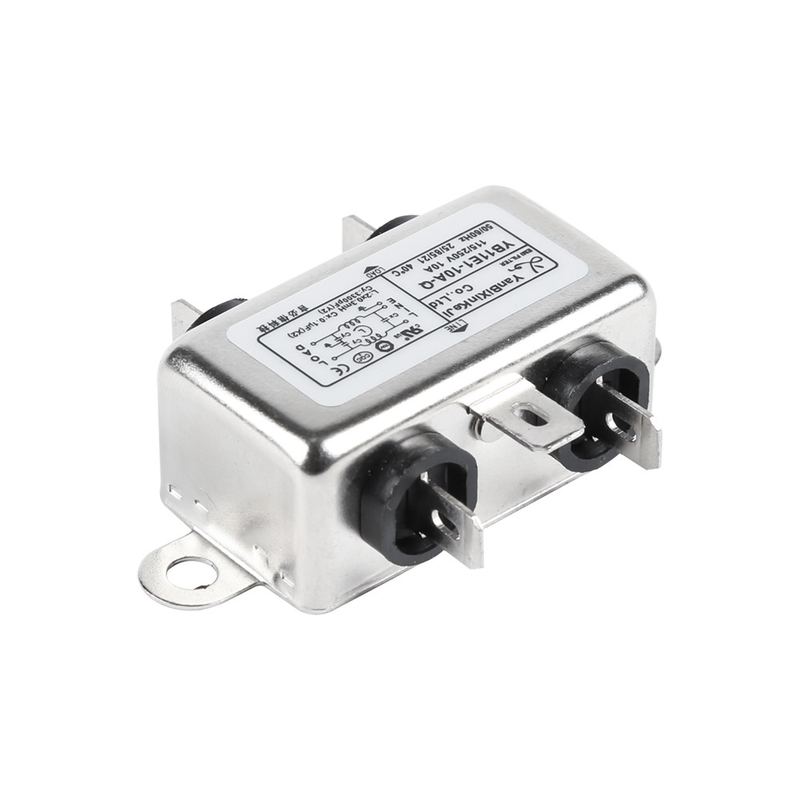

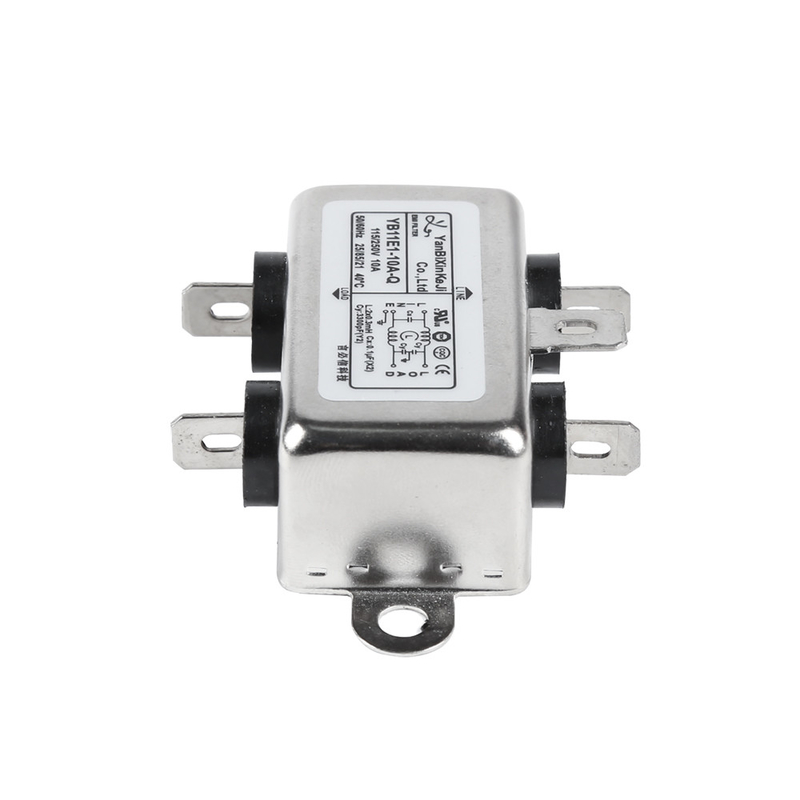

Gambar Filter YB11E1-10A-Q:
Skema Listrik:
Dimensi Mekanik (Unit: mm)
| Kasus | A | B | C | D | e | F | G | H | SAYA | J | K | |||||||||||||||
| E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| Toleransi | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,15 | ±0,15 | ±0,15 | ||||||||||||||||
