Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, ENEC, CE, ROHS, ISO
Nomor model:
YX93G2-10A-S
Hubungi kami
video
video
video
video

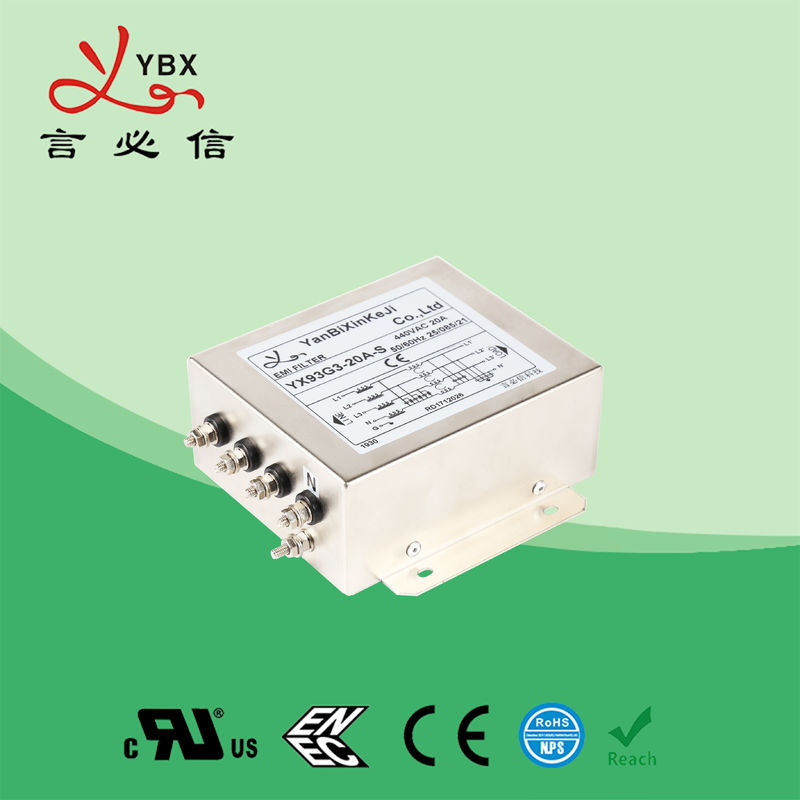

Filter Utama EMC, EMI Filter 3 Phase Output Filter Emi, Dinilai 1000A Saat Ini
Spesifikasi teknis:
| Barang | Filter EMI 3 Fase |
| Model | 3 Phase EMI Filter -YX93G2 series |
| Fungsi Transfer | Pass Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penyisipan | 60 ~ 90dB |
| Impedansi masukan | 50Ω |
| Nilai Tegangan | 380V / 440V |
| Nilai saat ini | 1A-100A |
| Suhu lingkungan | 40 ° C |
| Kisaran suhu | 25/085/21 |
| Frekuensi operasi | 50 / 60HZ |
| Baris ke Baris | 1450VDC |
| Line to Ground | 2250VDC atau 2000VAC |
| Kebocoran Maksimum Saat Ini | 115VAC / 60HZ 1,4mA Maks.250VAC / 60HZ 2,5mA Maks |
| MOQ | 5 pcs |
| Harga |
USD3.8 ~ 98 / Meter |
| Lead time | 3 ~ 15 hari kerja untuk Filter Low Pass EMI |
Fitur:
1. Itu banyak digunakan dalam peralatan rumah tangga, tenaga listrik, telekomunikasi, alat mesin, kapal, tekstil, percetakan, mesin pertambangan, Instrumen Mustic, dll
2. Sirkuit penyaringan dua tahap lanjutan dengan induktor toroidal yang sangat jenuh
3. Produk yang disesuaikan sesuai dengan kebutuhan pelanggan
4. Filter saluran listrik ini dirancang untuk kamar berpelindung berperforma tinggi, kerugian pemasangan lebih dari 100dB dari 14KHz hingga 40GHz. Kami dapat menawarkan berbagai jenis filter daya spesifikasi, dengan DC dan AC
Aplikasi Khas:
- Sistem komputer mainframe
- Peralatan kantor berdaya tinggi
- Pasokan listrik
- Peralatan kantor dan pengolahan data
Aturan Nominasi:
YB 93 G2 - 10A - Q
¦ ¦ ¦ ¦
koneksi case sirkuit saat ini
Tabulasi:
| Model nomor. | Nilai saat ini @ 40 ° C |
Opsi Terminal * |
Kebocoran arus 440V / 50Hz | Skema Listrik |
Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||
| YX93G2-3A | 3A | Q | S | T |
<5.0mA |
Gbr.1 |
250 / 440V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YX93G2-6A | 6A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G2-10A | 10A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G3-15A | 15A | Q | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G3-20A | 20A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G3-25A | 25A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G3-30A | 30A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G5-40A | 40A | - | S | T |
<10.0mA |
Gbr.1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G4-60A | 60A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G4-70A | 70A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G4-80A | 80A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G4-100A | 100A | - | S | T |
<20.0mA |
Gbr.1 | ||||||||||||||||||||||||||||||
| YX93G4-130A | 130A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | S | T | Gbr.1 | |||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mm S: Screw lug T: Blok terminal
| Kasus | SEBUAH | B | C | D | E | F | G | H | saya | J | K | L. | M. | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4 / M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| Toleransi | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0,15 | ± 0,15 | ± 0,15 | ± 0,15 | ± 2 | |||||||||||||||||||||||||||||||
Tabel kerugian sisipan (dalam sistem 50ohm sesuai IEC / CISPR No.17)
6 / 10A 20A / 30A
40A / 50A 80A
100A / 200A
