Name: Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter
Brand: Shenzhen Yanbixin Technology Co., Ltd.
SKU: YB11C2-10A-Q
Price: 7.50 USD
Availability: InStock

Rumah > Produk > Filter Daya EMI >

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter

filter saluran listrik emi rfi

filter saluran listrik

Tempat asal:

Cina

Nama merek:

YBX

Sertifikasi:

cUL, TUV, CQC, CE, ROHS

Nomor model:

YB11C2-10A-Q

Hubungi kami

Permintaan Penawaran

Rincian Produk

Barang:

YB11C2-10A-Q

Dinilai Saat Ini:

1A-10A

Nilai Tegangan:

125V/220VAC

Frekuensi operasi:

50/60hz

Baris ke baris:

1450DVC

MOQ:

100 pcs

Sertifikat:

ISO9001 CE TUV CQC CUL ROHS

Pelabuhan:

Shenzhen

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

100PCS

Harga

Dapat dinegosiasikan

Kemasan rincian

56.5 * 28.5 * 22.5cm

Waktu pengiriman

20-25 hari

Syarat-syarat pembayaran

T/T, L/C

Menyediakan kemampuan

Potongan potongan 10000 per bulan

Produk-produk terkait

20A Filter EMI Fase Tunggal Filter Daya Absorpsi Kebisingan Frekuensi Tinggi Dengan Resistensi yang Ditingkatkan

Dapatkan Harga Terbaik

video

YB22D4 Filter Fase Tunggal Dua Tahap 250V 15A Filter Kebisingan EMI yang Ditingkatkan untuk Peralatan Elektronik

Dapatkan Harga Terbaik

Wire Connection EMI Power Filter YB-D2 10A Enhanced Single Phase Filter Untuk Treadmill

Dapatkan Harga Terbaik

video

YB22D3 M4 Screw Output EMI Power Filter 10A Filter Single Phase Dua Tahap

Dapatkan Harga Terbaik

Hubungi kami

+86 18665826908

sales22@yanbixinkeji.com

86-755-27147101

Hubungi sekarang

Deskripsi Produk

Peralatan Medis YB11C2-1A-Q(R5) EMI Filter Efisiensi Tinggi IEC Inlet Power Line Filter

Tiga Dalam Satu Filter Emi Inlet IEC:

Filter EMI saluran masuk IEC 3-in-1 adalah komponen elektronik pasif yang menggabungkan tiga fungsi menjadi satu unit: modul input daya IEC, sekring, dan jack.Ini dirancang untuk dipasang pada perangkat soket dan biasanya digunakan pada perangkat elektronik yang membutuhkan input daya.

Fitur Filter Emi Inlet IEC:

1. Saluran masuk IEC: Saluran masuk IEC adalah sambungan standar untuk kabel daya yang memungkinkan peralatan elektronik dicolokkan ke stopkontak dinding atau sumber daya lainnya.

2.Kehilangan penyisipan rendah: Filter EMI yang diimpor IEC akan menyebabkan hilangnya daya sinyal tertentu, yang dikenal sebagai kehilangan penyisipan, kehilangan penyisipan kami dikendalikan antara 30-90dB

3.(R5) jenis memenuhi persyaratan IEC/EN60601-1 untuk jarak aman, arus bocor.

Aplikasi Khas:

--Peralatan medis

--Peralatan listrik dan elektronik portabel

--Mesin dan peralatan rumah tangga berukuran kecil dan menengah

-- Catu daya fase tunggal, catu daya mode sakelar

Spesifikasi teknis:

Barang	Filter Inlet IEC Medis
Model	Filter Emi Inlet IEC YB11C2-10A-Q
Fungsi Pemindahan	Lulus Rendah
Jenis Paket	Permukaan gunung
Frekuensi Pusat Nominal	10K-30MHZ
Kerugian penyisipan	60~90dB
Impedansi Masukan	50Ω
Nilai Tegangan	115V/250V
Dinilai Saat Ini	1~10A
Suhu Lingkungan	40°C
Kisaran Suhu	25/085/21
Frekuensi operasi	50/60HZ
Baris ke Baris	1450VDC
Baris ke Tanah	2250VDC
Arus Kebocoran Maksimum	250VAC/60HZ 0,8mA Maks
MOQ	100 pcs
Harga	USD1,5~8,8/Meter
Waktu Pimpin	5~15 hari kerja

Aturan Nominasi:

YB------11-------C2--------1A----------Q-------------- --(R-----------5)

¦ ¦ ¦ ¦¦ ¦ ¦ ¦

kasus sirkuit koneksi arus jenis medis opsional

C1,C3,C5 --- sekering tunggal

C2,C4,C6 --- sekering ganda

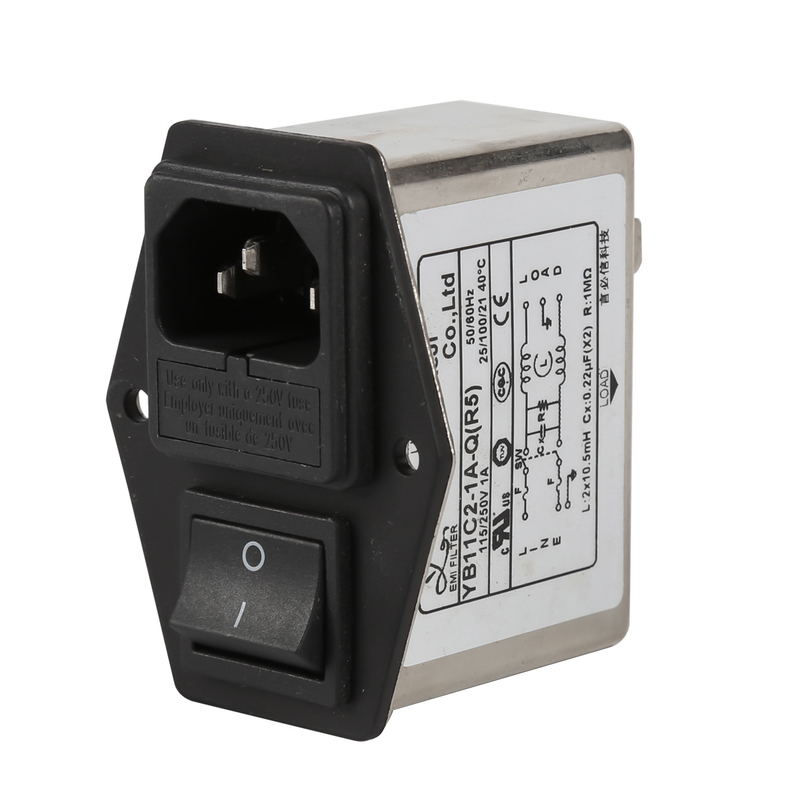

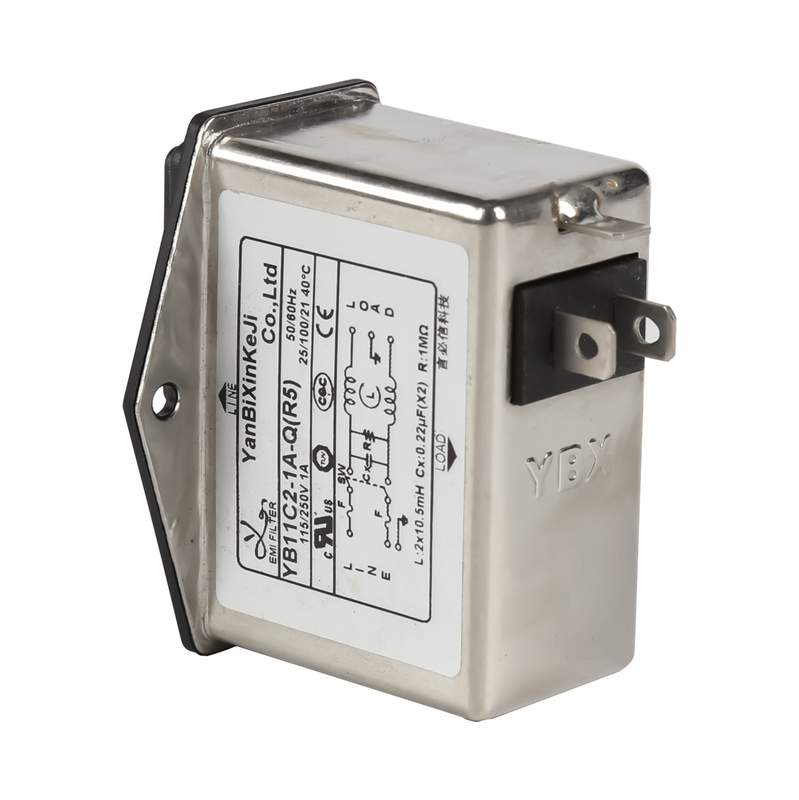

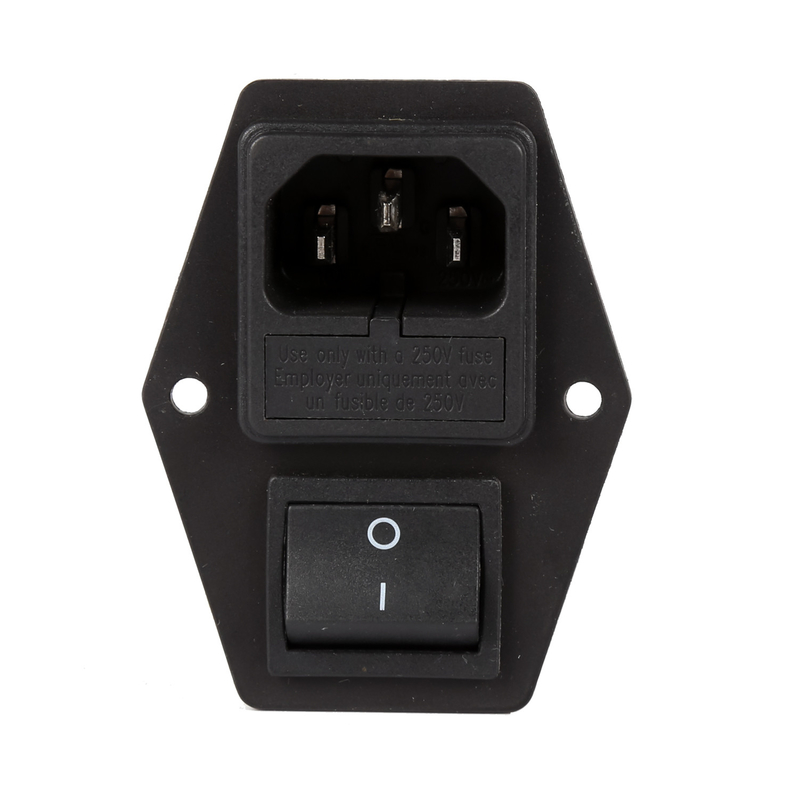

Gambar Gambar YB11C2-10A-Q:

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 0

Tabulasi:

Model nomor.

Dinilai Saat Ini
@40°C

Opsi Terminal

Resistor pemeras (opsional)

R(MΩ)

Peralatan medis

Arus bocor 250V/50Hz

Skema Listrik

Nilai Tegangan (V)

Frekuensi Operasi (Hz)

YB11C2-1A-x(R5)

<5μA

Gbr.1

115/250V

50/60Hz

YB11C2-2A-x(R5)

Gbr.1

YB11C2-3A-x(R5)

Gbr.1

YB11C2-4A-x(R5)

Gbr.1

YB11C2-6A-x(R5)

Gbr.1

YB11C2-8A-x(R6)

Gbr.1

YB11C2-10A-x(R5)

10A

Gbr.1

Model nomor.	Dinilai Saat Ini @40°C	Opsi Terminal			Resistor pemeras (opsional) R(MΩ)	Peralatan medis	G	Arus bocor 250V/50Hz	Skema Listrik	Nilai Tegangan (V)	Frekuensi Operasi (Hz)


YB11C3-1A-x(R5)	1A	Q	S	-	1	5	-	<5μA	Gbr.1	115/250V	50/60Hz
YB11C3-2A-x(R5)	2A	Q	S	-	1	5	-		Gbr.1
YB11C3-3A-x(R5)	3A	Q	S	-	1	5	-		Gbr.1
YB11C3-4A-x(R5)	4A	Q	S	-	1	5	-		Gbr.1
YB11C3-6A-x(R5)	6A	Q	S	-	1	5	-		Gbr.1
YB11C3-8A-x(R5)	8A	Q	S	-	1	5	-		Gbr.1
YB11C3-10A-x(R5)	10A	Q	S	-	1	5	-		Gbr.1
YB11C4-1A-x(R5)	1A	Q	S	-	1	5	-		Gbr.1
YB11C4-2A-x(R5)	2A	Q	S	-	1	5	-		Gbr.1
YB11C4-3A-x(R5)	3A	Q	S	-	1	5	-		Gbr.1
YB11C4-4A-x(R5)	4A	Q	S	-	1	5	-		Gbr.1
YB11C4-6A-x(R5)	6A	Q	S	-	1	5	-		Gbr.1
YB11C4-8A-x(R5)	8A	Q	S	-	1	5	-		Gbr.1
YB11C4-10A-x(R5)	10A	Q	S	-	1	5	-		Gbr.1

Model nomor.	Dinilai Saat Ini @40°C	Opsi Terminal			Resistor pemeras (opsional) R(MΩ)	Peralatan medis	G	Arus bocor 250V/50Hz	Skema Listrik	Nilai Tegangan (V)	Frekuensi Operasi (Hz)


YB11C5-1A-x(R5)	1A	Q	S	-	1	5	-	<5μA	Gbr.1	115/250V	50/60Hz
YB11C5-2A-x(R5)	2A	Q	S	-	1	5	-		Gbr.1
YB11C5-3A-x(R5)	3A	Q	S	-	1	5	-		Gbr.1
YB11C5-4A-x(R5)	4A	Q	S	-	1	5	-		Gbr.1
YB11C5-6A-x(R5)	6A	Q	S	-	1	5	-		Gbr.1
YB11C5-8A-x(R5)	8A	Q	S	-	1	5	-		Gbr.1
YB11C5-10A-x(R5)	10A	Q	S	-	1	5	-		Gbr.1
YB11C6-1A-x(R5)	1A	Q	S	-	1	5	-		Gbr.1
YB11C6-2A-x(R5)	2A	Q	S	-	1	5	-		Gbr.1
YB11C6-3A-x(R5)	3A	Q	S	-	1	5	-		Gbr.1
YB11C6-4A-x(R5)	4A	Q	S	-	1	5	-		Gbr.1
YB11C6-6A-x(R5)	6A	Q	S	-	1	5	-		Gbr.1
YB11C6-8A-x(R5)	8A	Q	S	-	1	5	-		Gbr.1
YB11C6-10A-x(R5)	10A	Q	S	-	1	5	-		Gbr.1

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 2 *Q:6.35x0.8mm dengan cepatS: solder 4.0x0.8mmW: UL1015 18awg

Skema listrik:

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 5

Gbr.1

Dimensi Mekanis (Unit: mm)

KASUS C1/C2

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 6

Kasus

SAYA

C1/C2

29.5

3.5

6.3*0.8

46.0

Toleransi

±1

±0,15

±1

±0,5

±1

±0,15

KASUS C3/C4

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 7

Kasus

SAYA

C3/C4

29.5

3.5

6,35*0,8

Toleransi

±1

±0,15

±1

±0,5

±1

±0,15

KASUS C5/C6

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 8

Kasus

SAYA

C5/C6

29.5

65.5

6,35*0,8

Toleransi

±1

±0,15

±1

±0,5

±1

±0,15

Tabel insertion loss (Dalam sistem 50ohm menurut IEC/CISPR No.17)

Mode umum -------- mode diferensial

1A 3A

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 9

6A 8A

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 11

10A

Peralatan Medis Double Fuse Emi Power Filter High Efficiency IEC Inlet Power Line Filter 13
