Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, ENEC, CE, ROHS, ISO
Nomor model:
YX81G2-40A-T
Hubungi kami
video

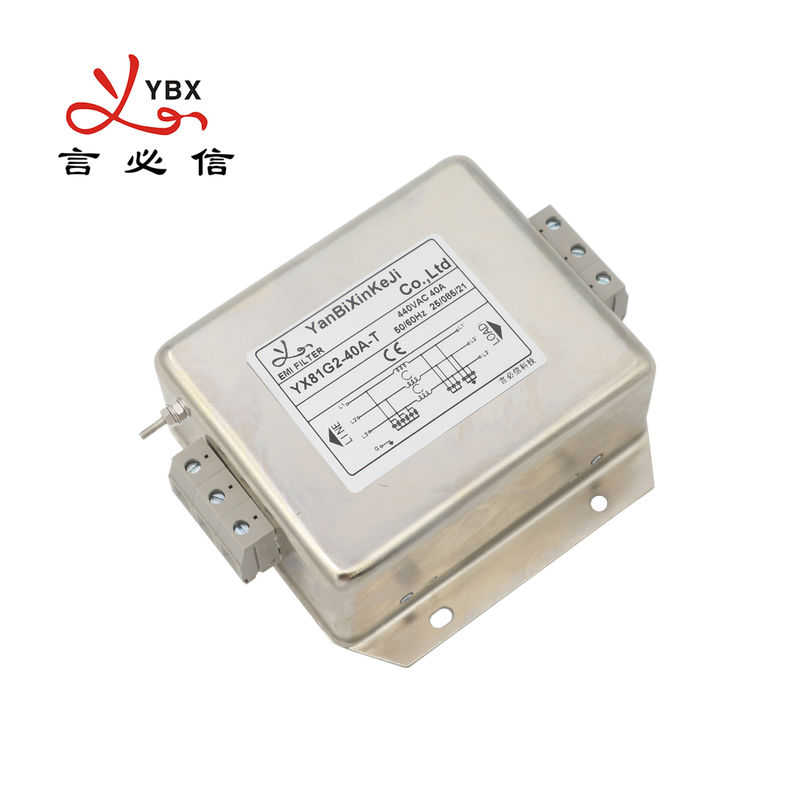

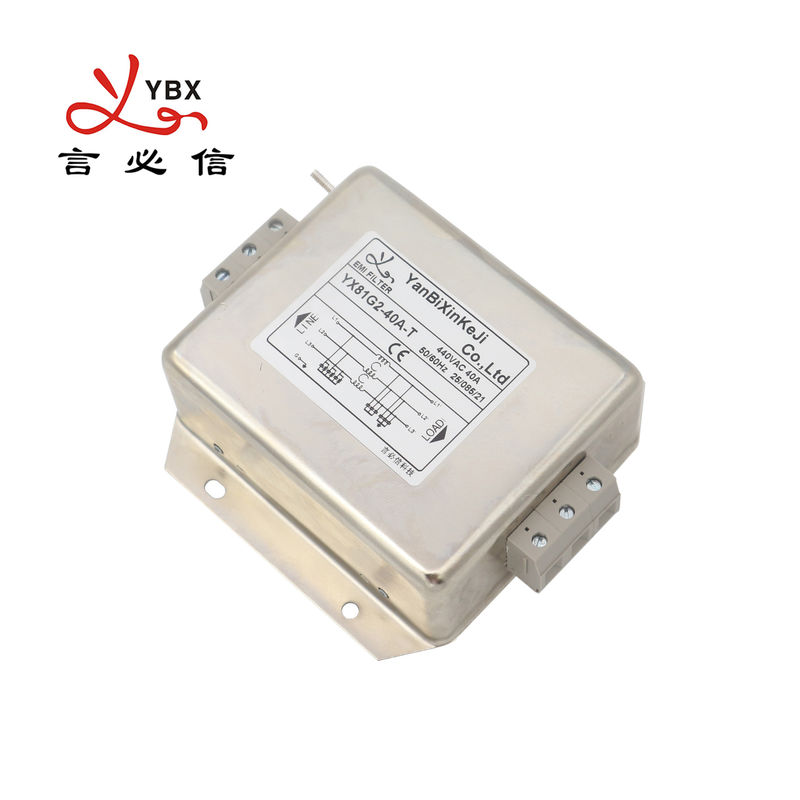

EMI Suppression Filter Filter RFI Tiga Fase 440V 10~50A Untuk Sistem Energi Angin
Spesifikasi teknis:
| Artikel | Filter EMI 3 Fase |
| Model | Filter EMI 3 Fase - Seri YX81G |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 150K-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 380V/440V |
| Listrik nominal | 1A-100A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC atau 2000VAC |
| Arus kebocoran maksimum | 115VAC/60HZ 1,4mA Max. 250VAC/60HZ 2,5mA Max |
| MOQ | 5 pcs |
| Harga |
USD4,8 ~ 88 / Meter |
| Waktu Pelaksanaan | 3 ~ 15 hari kerja untuk Low Pass EMI Filter |
Fitur:
-- Perlindungan terhadap gangguan tegangan
-- Filter YX83 memberikan kinerja attenuasi band lebar umum dan mode diferensial, masih dapat tersedia ketika interferensi lebih besar
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi khas:
-- Untuk sistem fotovoltaik dan aplikasi industri
-- Penggerak motor tiga fase
-- UPS/SMPS
-- Peralatan otomatisasi industri
Aturan Pencalonan:
YB-----81------G2---------40A-----------T
¦ ¦ ¦ ¦
koneksi arus kasus sirkuit
Tablet:
| Nomor model. | Listrik nominal @40°C |
Opsi Terminal* |
arus kebocoran 440V/50Hz | Skema Listrik |
Tegangan nominal ((V) | Frekuensi operasi ((Hz) | ||||||||||||||||||||||||||||||
| YX83G1-1A | 1A | Q | S | T |
< 1,0mA |
Angka.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX83G1-3A | 3A | Q | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G1-6A | 6A | Q | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G2-10A | 10A | Q | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G2-15A | 15A | Q | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G2-20A | 20A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G3-10A | 10A | - | S | T | < 2,0 mA | Angka.1 | ||||||||||||||||||||||||||||||
| YX83G3-20A | 20A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G3-30A | 30A | - | S | T |
< 5,0mA |
Angka.1 | ||||||||||||||||||||||||||||||
| YX83G5-30A | 30A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G5-50A | 50A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G5-60A | 60A | - | S | T |
< 7,0mA |
Angka.1 | ||||||||||||||||||||||||||||||
| YX83G4-100A | 100A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G4-150A | 150A | - | S | T | Angka.1 | |||||||||||||||||||||||||||||||
| YX83G6-200A | 200A | - | S | T | < 10,0mA | Angka.1 | ||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mmS: Tulang skruT: Blok terminal
| Kasus | A | B | C | D | E | F | G | H | Aku | J | K | L | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Toleransi | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ||||||||||||||||||||||||||||||
YX81G2-40A-T Filter Tiga Fase:
Tabel kerugian penyisipan ((Dalam sistem 50 ohm menurut IEC/CISPR No.17)
