Tempat asal:
Cina
Nama merek:
YBX
Sertifikasi:
cUL, TUV, CQC, CE, ROHS
Nomor model:
YB21F4-100A-S
Hubungi kami
Dual Stage Single Phase Filter 100A High Current Power Line Filter Sertifikasi CE
Fitur Filter Emisi Dua Tahap:
-- Dirancang untuk penyaringan yang ditingkatkan
-- Berbagai pilihan terminal: faston/screw/terminal
-- Listrik nominal dari 1 sampai 100A
-- Perbedaan yang sangat baik dan pemadaman modus umum
-- Produk yang disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi khas:
-- Peralatan listrik dan elektronik
-- Peralatan medis
-- Peralatan datacom
-- Peralatan otomatisasi kantor
Spesifikasi Filter:
| Artikel | Filter kabel listrik dua tahap |
| Model | YB21F4-100A-S |
| Fungsi Transfer | Low Pass |
| Jenis Paket | Permukaan Gunung |
| Frekuensi Pusat Nominal | 150KHZ-30MHZ |
| Kerugian Penempatan | 60 ~ 90dB |
| Impedansi Masuk | 50Ω |
| Tegangan nominal | 115V/250V |
| Listrik nominal | 1 ~ 100A |
| Suhu Lingkungan | 40°C |
| Kisaran suhu | 25 / 085 / 21 |
| Frekuensi Operasi | 50/60HZ |
| Garis ke Garis | 1450VDC |
| Garis ke tanah | 2250VDC |
| Arus kebocoran maksimum | 250VAC/60HZ 0,8mA Max |
| MOQ | 100 pcs |
| Bagian No. | Kasus | Nominasi arus (A) | Koneksi output |
| YB21F4-10A | F4 | 10 | Terminal cepat |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Kawat |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Sekrup M4 |
| YB11F4-100A | F4 | 100 |
* Q: Fast-on 6.35x0.8mmS: Tulang skruW: UL1015 18awg
Aturan Penamaan:
| YB | 21 | F4 | - | 100A | - | S |
| ️ | ️ | ️ | ️ | ️ | ||
| Fase Tunggal | Sirkuit | Dimensi | Saat ini | Koneksi output | ||
| 2121 sirkuit | F4 | 30A :30 ampere | Q: tab cepat 250 | |||
| 50A: 50 ampere | S:M4 Sekrup | |||||
| 100A: 100 ampere | T:terminal |

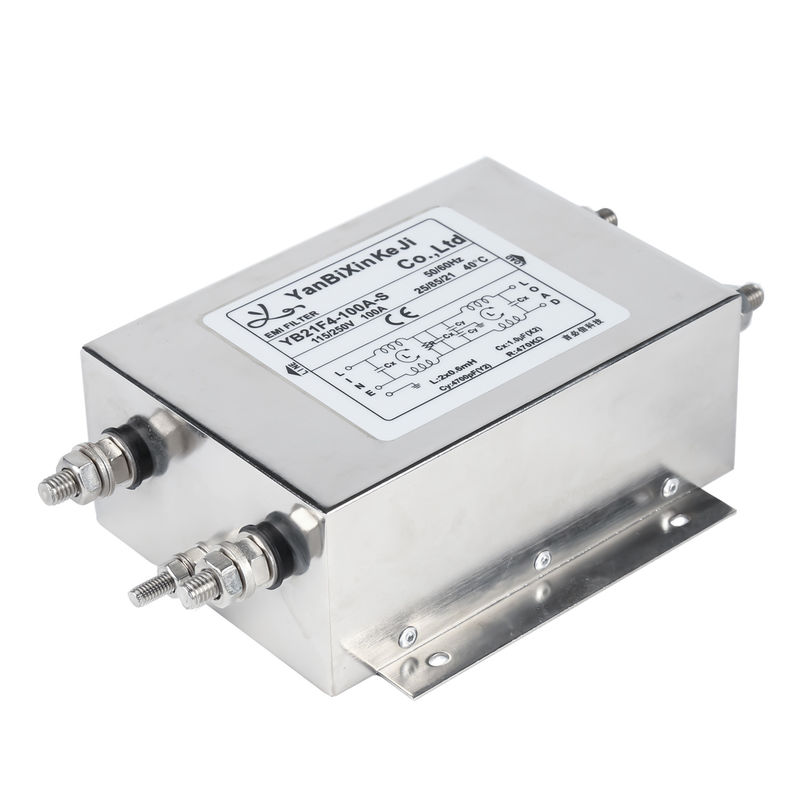

YB21F4-100A-S Gambar produk:
Skema listrik:
Dimensi Mekanis (Unit: mm)
| Kasus | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Toleransi | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| Aku | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
