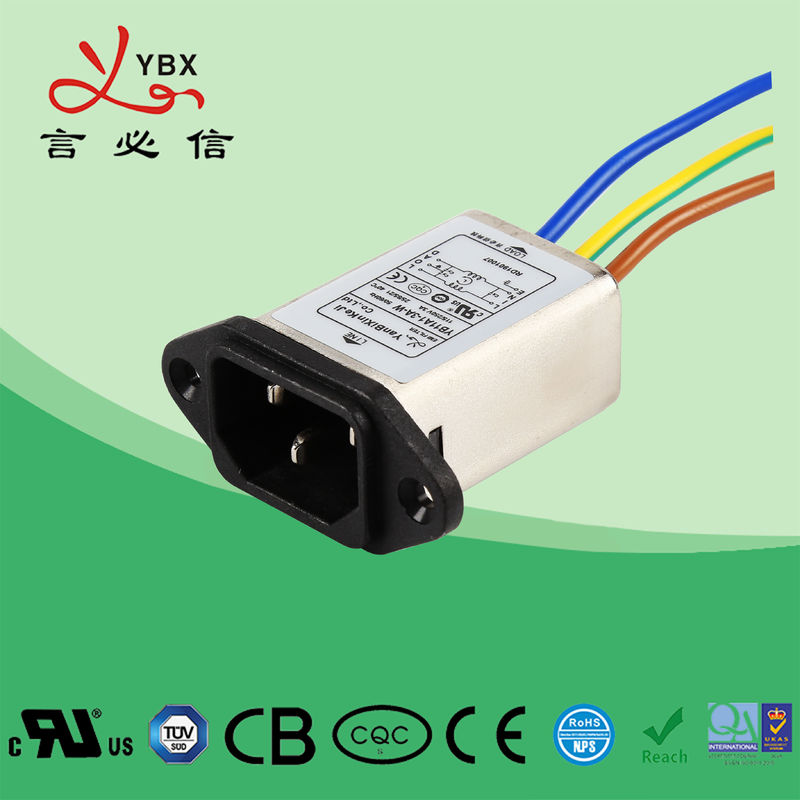

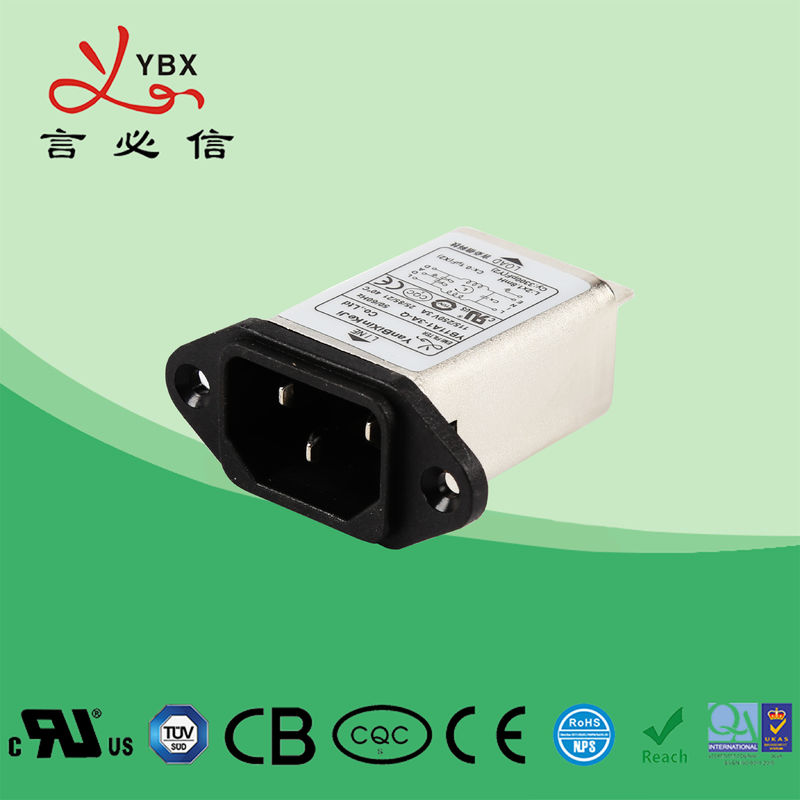

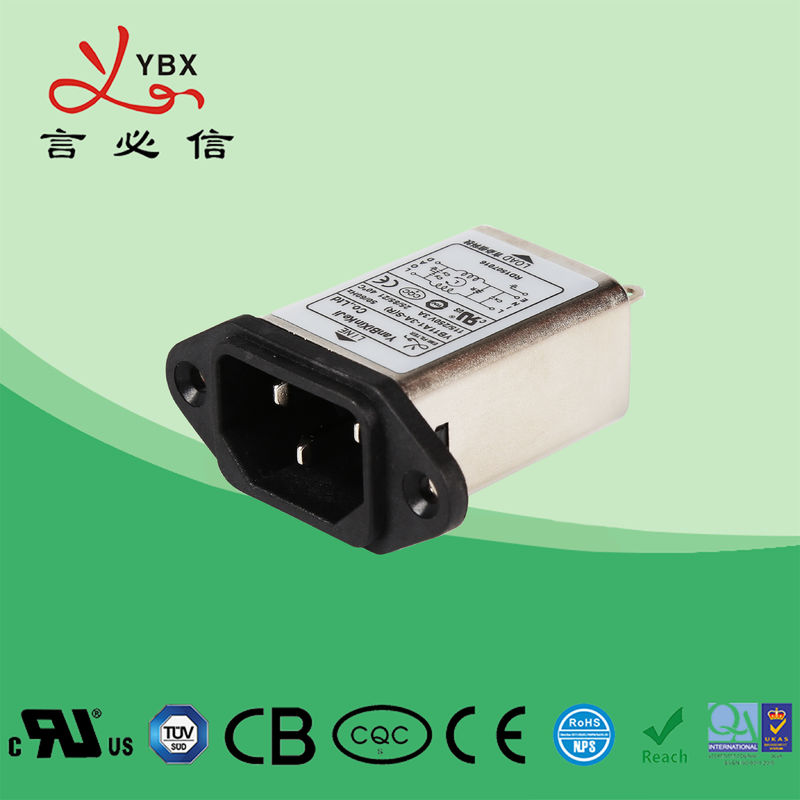

EMI EMC Power Low Pass Filter Untuk Peralatan Medis 3A 120V / 250V
Spesifikasi teknis:
| Barang | Filter Daya Emi |
| Model | Filter Daya Emi YB-A |
| Fungsi Transfer | Pass Rendah |
| Jenis Paket | Permukaan gunung |
| Frekuensi Pusat Nominal | 10K-30MHZ |
| Kerugian Penyisipan | 60 ~ 90dB |
| Impedansi masukan | 50Ω |
| Nilai Tegangan | 125VAC 250VAC |
| Nilai saat ini | 1A 3A 6A 10A |
| Suhu lingkungan | 40 ° C |
| Kisaran suhu | 25/085/21 |
| Frekuensi operasi | 50 / 60HZ |
| Baris ke Baris | 1450VDC |
| Line to Ground | 2250VDC |
| Kebocoran Maksimum Saat Ini | 115VAC / 50HZ 0,3uA Maks |
| MOQ | 500 pcs |
| Harga | USD1 ~ 2 / Meter |
| Lead time | 5 ~ 15 hari kerja |
Fitur:
1. Kinerja luar biasa / struktur kompak
2. Versi versi medis opsional ((R5))
3. Koneksi cepat (6.35 * 0.8mm), solder atau kawat
4. Filter daya kinerja tinggi dan redaman tinggi dengan soket IEC 320
5. (R5) jenis memenuhi persyaratan IEC / EN60601-1 untuk izin keselamatan, arus bocor dan pengujian hipot tinggi.
6. Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda.
Aplikasi Khas:
- Dirancang khusus untuk TV LCD dan PDP, aplikasi medis, peralatan listrik umum.
-- Peralatan medis
- Peralatan uji dan pengukuran
- Mesin kecil dan menengah dan peralatan rumah tangga
Aturan Nominasi:
YB 11 A1 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
koneksi case sirkuit saat ini opsional
Tabulasi:
| Model nomor. | Nilai saat ini @ 40 ° C |
Opsi Terminal * | Resistor pemeras (opsional) | G (opsional) | Kebocoran arus 250V / 50Hz | Skema Listrik | Nilai Tegangan | Frekuensi Operasi (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
Gbr.1 |
115 / 250V |
50 / 60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Gbr.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Gbr.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Gbr.1 | |||
Skema listrik:
Dimensi Mekanik (Satuan: mm)
| Kasus | SEBUAH | B | C | D | E | F | G | H | saya | J | K | L. | M. | N |
| A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||
| A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||
| Toleransi |
± 1 | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0,5 | ± 1 | ± 0,15 | |||
Tabel kerugian sisipan (dalam sistem 50ohm sesuai IEC / CISPR No.17)
Mode umum -------- mode diferensial
1A 3A
6A 8A
10A 15A
