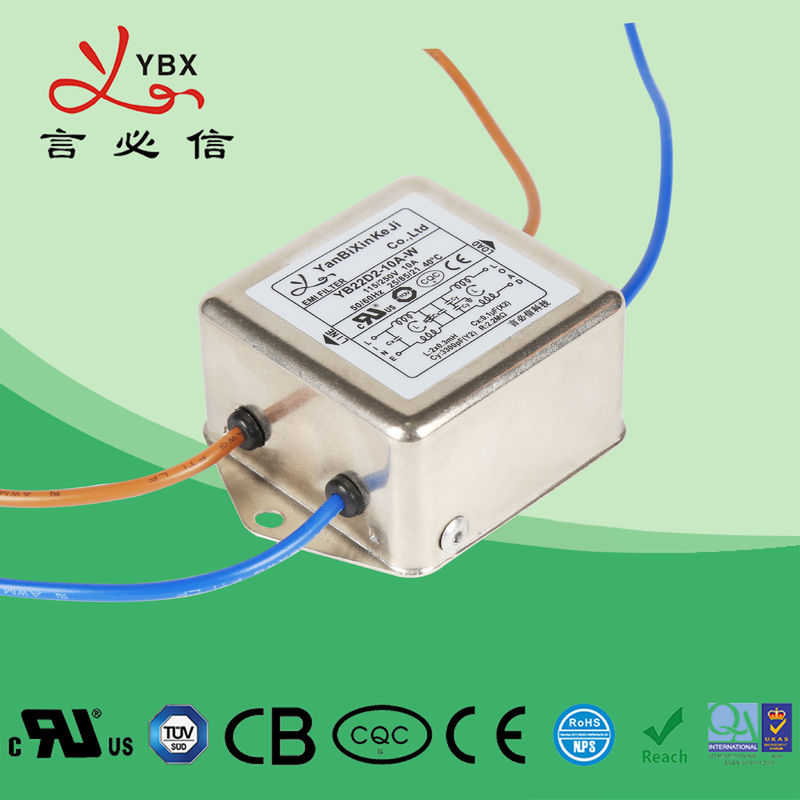

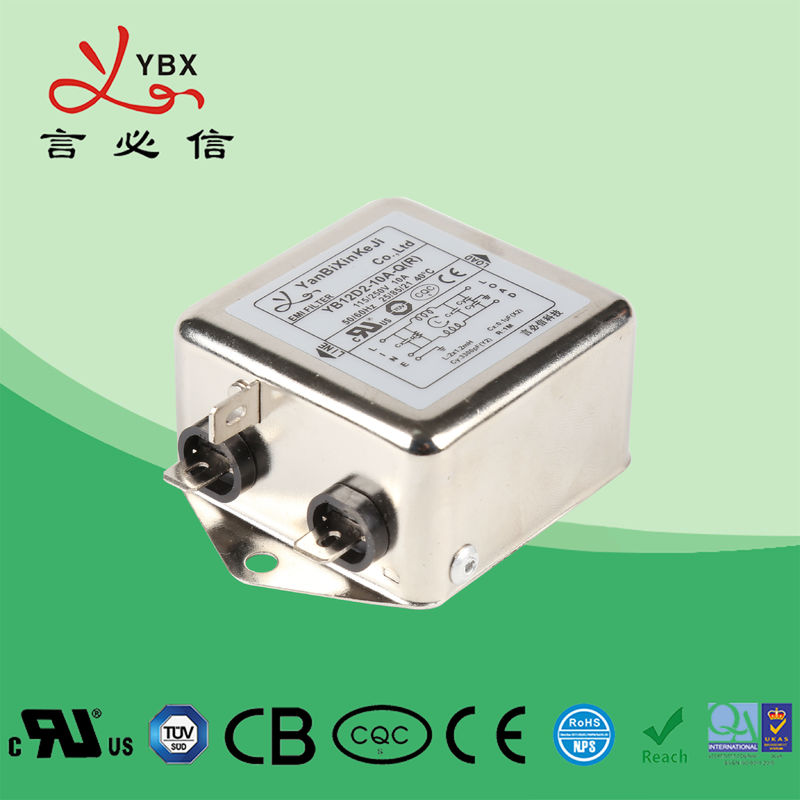

Peralatan Datacom AC Jalur Noise Filter EMI EMC 120V 250VAC
Tempat asal | Cina |
---|---|
Nama merek | YBX |
Sertifikasi | cUL, TUV, CQC, CE, ROHS |
Nomor model | YB22D2-6A-S |
Kuantitas min Order | 50pcs |
Harga | Negotiable |
Kemasan rincian | 56.5 * 28.5 * 22.5cm |
Waktu pengiriman | 20-25 hari |
Syarat-syarat pembayaran | T/T, L/C |
Menyediakan kemampuan | 10000 Potongan / potongan per Bulan Ac 220 V Tujuan Umum Noise Filter |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xBarang | YB22D2-6A-S | ARUS | 1A-20A |
---|---|---|---|
Tegangan | 125V / 250VAC | frekuensi | 50 / 60Hz |
Pengemasan | Karton | MOQ | 50 PCS |
Tipe | Filter EMI | kasus | Logam |
Cahaya Tinggi | filter garis emc,dipimpin filter emi |
6A EMI EMC Filter Noise Pasif Line Filter untuk Peralatan Datacom 120V / 250VAC
Spesifikasi teknis:
Barang | Filter saluran listrik |
Model | Filter saluran listrik YB-D |
Fungsi Transfer | Pass Rendah |
Jenis Paket | Permukaan gunung |
Frekuensi Pusat Nominal | 10K-30MHZ |
Kerugian Penyisipan | 60 ~ 90dB |
Impedansi masukan | 50Ω |
Nilai Tegangan | 115V / 250V |
Nilai saat ini | 1 ~ 10A |
Suhu lingkungan | 40 ° C |
Kisaran suhu | 25/085/21 |
Frekuensi operasi | 50 / 60HZ |
Baris ke Baris | 1450VDC |
Line to Ground | 2250VDC |
Kebocoran Maksimum Saat Ini | 250VAC / 60HZ 0,8mA Maks |
MOQ | 50 pcs |
Harga | USD2 ~ 9,8 / Meter |
Lead time | 5 ~ 20 hari kerja |
Fitur:
- YB22 telah merancang pemfilteran dua tahap, dengan diferensial yang baik dan pelemahan mode umum
- Berbagai opsi terminal memungkinkan Anda untuk memilih
- Ada berbagai bagian dan kombinasi untuk memenuhi tes EMC pelanggan yang berbeda
- Diferensial diferensial dan mode umum yang sangat baik
Aplikasi Khas:
1. Peralatan listrik dan elektronik
2. Peralatan medis
3. Peralatan Datacom
4. Peralatan otomatisasi kantor
Aturan Nominasi:
YB 22 E4 - 10A - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
koneksi case sirkuit saat ini opsional
Tabulasi:
Model nomor. | Nilai saat ini @ 40 ° C |
Opsi Terminal * |
Kebocoran arus 250V / 50Hz | Skema Listrik |
Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||
YB22E4-1A | 1A ~ 4A | Q | S | W |
<0.8mA |
Gbr.1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
YB22E4-6A | 6A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22E4-8A | 8A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22E4-10A | 10A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22E4-15A | 15A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D1-1A | 1A ~ 4A | Q | - | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D1-6A | 6A | Q | - | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D2-6A | 6A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D2-8A | 8A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D2-10A | 10A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D2-15A | 15A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D3-8A | 8A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D3-10A | 10A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D3-15A | 15A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D4-10A | 10A | Q | S | W | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D4-15A | 15A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D4-20A | 20A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D5-15A | 15A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D5-20A | 20A | Q | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D5-30A | 30A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D6-20A | 20A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22D6-30A | 30A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F1-20A | 20A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F1-30A | 30A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F2-30A | 30A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F2-40A | 40A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F2-50A | 50A | - | S | - | Gbr.1 | |||||||||||||||||||||||||||||||
YB22F3-50A | 50A | - | S | - | Gbr.1 |
Jenis medis Tabulasi:
Model nomor. | Nilai saat ini @ 40 ° C |
Opsi Terminal |
Peralatan medis |
Kebocoran arus 250V / 50Hz | Skema Listrik | Nilai Tegangan (V) | Frekuensi Operasi (Hz) | ||||||||||||||||||||||||||||||||
YB22E4-1A-x (5) | 1A ~ 4A | Q | S | W | 5 |
<5μA |
Gbr.2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
YB22E4-6A-x (5) | 6A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22E4-8A-x (5) | 8A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22E4-10A-x (5) | 10A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22E4-15A-x (5) | 15A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D1-1A-x (5) | 1A ~ 4A | Q | - | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D1-6A-x (5) | 6A | Q | - | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D2-6A-x (5) | 6A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D2-8A-x (5) | 8A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D2-10A-x (5) | 10A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D2-15A-x (5) | 15A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D3-8A-x (5) | 8A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D3-10A-x (5) | 10A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D3-15A-x (5) | 15A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D4-10A-x (5) | 10A | Q | S | W | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D4-15A-x (5) | 15A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D4-20A-x (5) | 20A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D5-15A-x (5) | 15A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D5-20A-x (5) | 20A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D5-30A-x (5) | 30A | - | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22D6-20A-x (5) | 20A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F1-20A-x (5) | 20A | Q | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F1-30A-x (5) | 30A | - | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F2-30A-x (5) | 30A | - | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F2-40A-x (5) | 40A | - | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F2-50A-x (5) | 50A | - | S | - | 5 | Gbr.2 | |||||||||||||||||||||||||||||||||
YB22F3-50A-x (5) | 50A | - | S | - | 5 | Gbr.2 |
* Q: Fast-on 6.35x0.8mm S: Screw lug W: UL1015 18awg
Skema listrik:
Gbr.1
Fig. 2
Dimensi Mekanik (Satuan: mm)
Kasus | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Toleransi | ||||||||||||||||||
SEBUAH | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0,15 | ||||||||||||||||||
E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0,5 | ||||||||||||||||||
G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0,5 | ||||||||||||||||||
H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0,15 | ||||||||||||||||||
saya | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | ± 0,15 | ||||||||||||||||||||||||
J | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
K | 6.3 * 0.8 | 6.3 * 0.8 | UL 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | M4 | M4 | M4 | M4 | ± 0,15 | ||||||||||||||||||
L. | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
Tabel kerugian sisipan (dalam sistem 50ohm sesuai IEC / CISPR No.17)
Mode umum -------- mode diferensial
1A 3A
6A 8A
10A 20A
30A
